فروشگاه کرال (Kral)

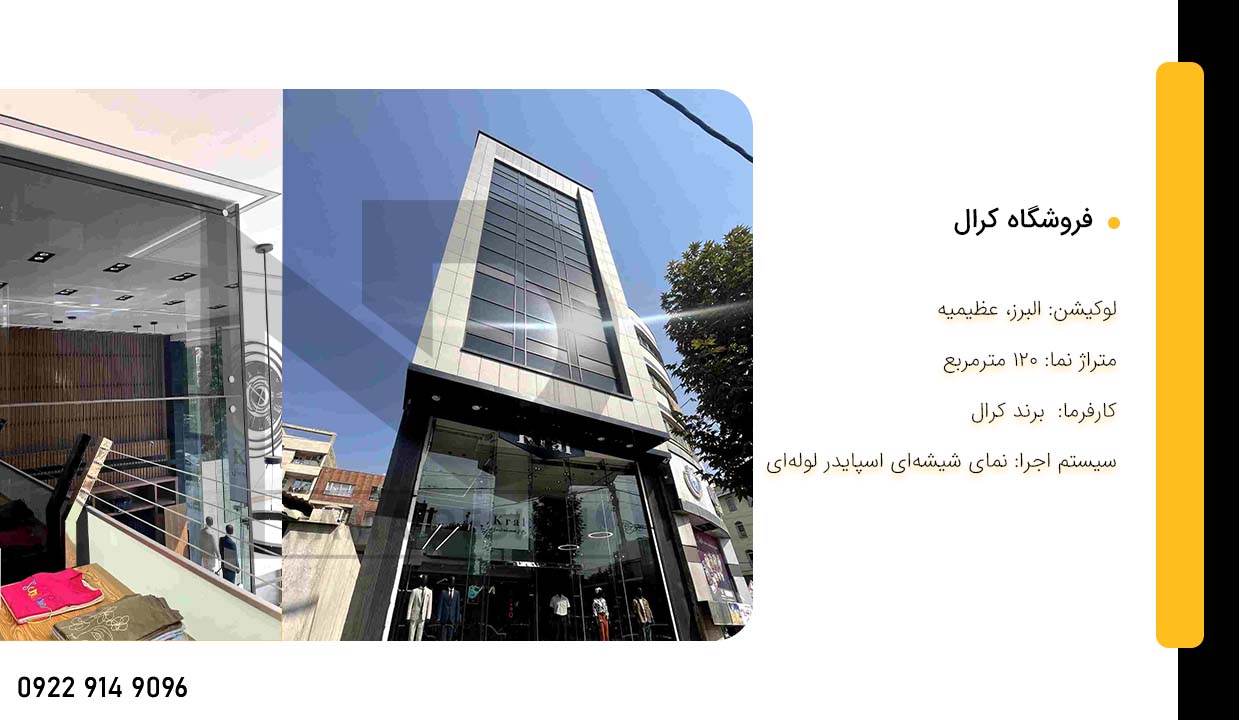

این فروشگاه در عظیمیه البرز واقع است و متعلق به برند پوشاک کرال است. نمادیزاین در این پروژه وظیفه اجرای نمای اسپایدر، آسانسور شیشهای و هندریل شیشهای فیکس پوینت را بر عهده داشته است.

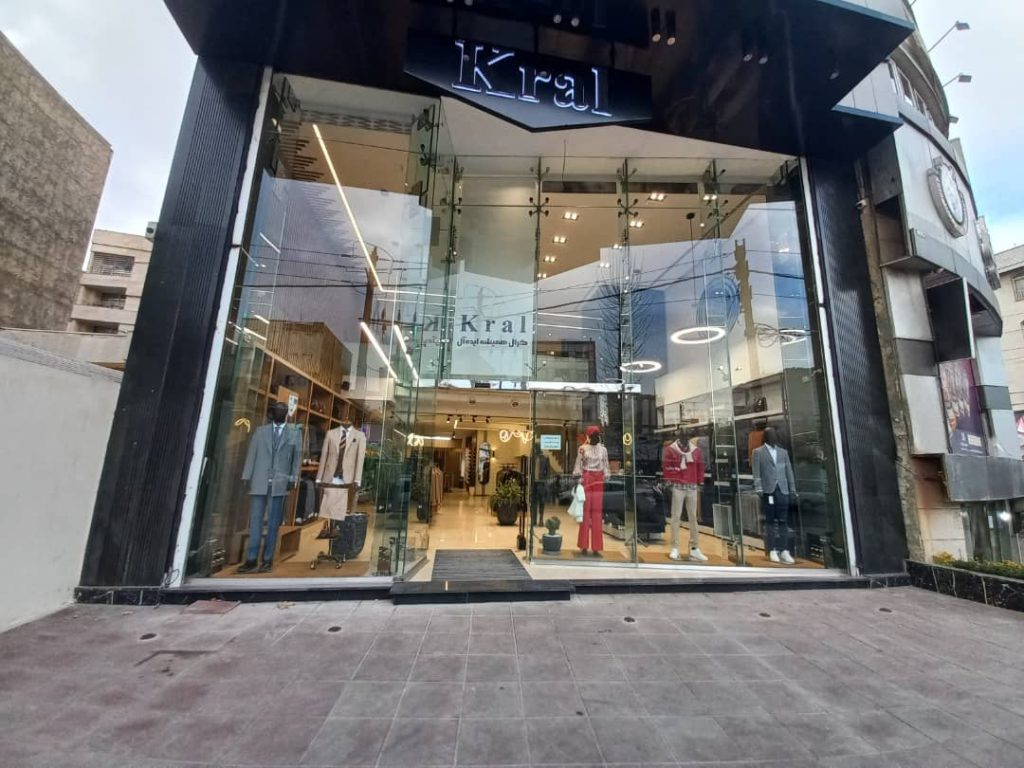

در این پروژه، نمای شیشهای با سیستم اسپایدر فین گلس اجرا شد. شیشهها از نوع سه لایه 10 میل لمینت شده انتخاب شدند که علاوه بر استحکام بالا، از لحاظ زیبایی نیز گزینه مناسبی بودند.
جزئیات طراحی و اجرا
دو مدل سیستم اسپایدر برای این پروژه در نظر گرفته شد: فین گلس و لولهای. با توجه به ارتفاع زیاد سازه، استفاده از فین گلس بهعنوان گزینه برتر انتخاب شد.
در این نوع سیستم، براکتها برای نصب شیشهها مورد استفاده قرار گرفتند. به دلیل ارتفاع 6.5 متری سازه، در ابتدا قرار بود یک پنل 6 متری و یک پنل نیممتری اجرا شود، اما برای بهبود زیبایی، تصمیم گرفتیم پنلها را در ابعاد 5.5 و 1.5 متر طراحی کنیم.
بررسی نقشه و طراحی مهندسی
در ابتدا نقشههای کارفرما بررسی شد. طبق طراحی اولیه، چهار بخش مدول شیشهای، یک شیشه مورب و یک شیشه بزرگ در نظر گرفته شده بود. در طرف دیگر، کارفرما پیشتر قوطیهای مورد نیاز را نصب کرده بود و ما بر روی آنها سیستم فین گلس را اجرا کردیم. یکی از چالشهای پروژه، عدم دسترسی به شاخکهای مورد نیاز در بازار بود که باعث تغییراتی در نقشه شاپ شد.
در مرحله بعد، برداشت ازبیلت بهصورت پلان انجام شد. با تقسیم ارتفاع 5.91 متر به چهار بخش، ابعاد هر لت شیشهای 1.47 متر تعیین شد. کارفرما اصرار داشت که اجرای پروژه دقیقاً مطابق با رندر اولیه انجام شود، اما برخی مشکلات اجرایی و ناهماهنگیهای موجود در پلان، نیاز به اصلاحاتی در طراحی داشت.
اصولاً در نقشه شاپ، مهندسی معکوس برای تطبیق طراحی با شرایط اجرایی انجام میشود. در این پروژه، شیشههای فین گلس با عرض 50 سانتیمتر طراحی شدند.
یکی از مشکلات اساسی، عدم ارائه نقشه کدگذاریشده توسط کارفرما بود که باعث شد تیم اجرایی مجبور به برداشت ازبیلت شوند و این فرآیند زمانبر شد. در مرحله اجرایی، ابتدا براکتهای بالایی نصب شدند، سپس شیشههای فین گلس از بالا به پایین اجرا گردیدند. به دلیل وزن شیشهها، نقطه اتصالی آنها در بالا تعبیه شد و در پایین، صرفاً عملیات رگلاژ انجام گرفت.
سازه و نصب
پس از آمادهسازی شیشهها، برای تثبیت و شاغول کردن آنها، سرپرست پروژه راهنماهایی را در قالب دستکهای کمربندی نصب کرد. سپس، سایر دستکها با فاصله مناسب اجرا شدند. براکتهای مورد استفاده در این پروژه از جنس استیل بودند و برای بخش کف، بتنریزی انجام شد. در نهایت، پروژه با بررسیهای نهایی، تکمیل و تحویل کارفرما گردید. این پروژه به دلیل پیچیدگیهای اجرایی و ناهماهنگیهای اولیه در طراحی، نیازمند انعطافپذیری و مهندسی معکوس در مراحل مختلف اجرا بود. نتیجه نهایی، نمایی مدرن و باکیفیت بود که هم از نظر زیبایی و هم از نظر عملکرد، استانداردهای مورد انتظار را برآورده کرد.
