شاید برایتان جالب باشد اما شهرت بسیاری از سبک­‌های طراحی؛ مدیون استفاده صحیح از شیشه­‌های مختلف در نما و دکوراسیون بوده است.
شرکت نما دیزاین با بهره گیری از بهترین طراحان و مجریان می تواند اجرای نمای اسپایدر شما به عنوان کارفرما را در بالاترین کیفیت و کمترین زمان متناسب با سلیقه و بودجه‌ی تعیین شده، ارائه می دهد، همچنین ما در نما دیزاین بعد از طراحی و محاسبات اولیه ساختمان شما برای اجرای نمای اسپایدر، دو پیش فاکتور از متریال ها و اتصالات در دو درجه کیفیت 1 و 2 به شما ارائه می دهیم، تا بتوانید بهترین انتخاب را متناسب با خواسته و بودجه ی خود انجام دهید.
نمای شیشه ای اسپایدر تنوع زیادی دارد و به دلیل تعدد انواع یراق‌آلات و سیستم‌های نصب اسپایدر توصیه ما به کارفرمایان و سازندگان بالا بردن سطح آگاهی و اطلاعات نسبت به نمای اسپایدر است.
نمای اسپایدری زیبا و خیره کننده است، جزئیات نمای اسپایدر باید حتما در قالب استاندارد‌های جهانی توسط مجری نمای اسپایدر اجرا شوند. نمای شیشه ای اسپایدر با نام نمای شیشه‌ای عنکبوتی نیز شناخته می‌شود که اطلاق این نام به جهت سازه‌های پشتیبان نگهدارنده و فرم یراق‌آلات مورد استفاده در این نوع نمای ساختمانی است.
از نمونه‌های خوب نمای شیشه ای اسپایدر در ایران و تهران می‌توان به پروژه باغ کتاب تهران اشاره کرد که در مقیاسی کلان اجرا و به بهره‌برداری رسیده است.
انواع پراستفاده و متداول نمای اسپایدر مثل اسپایدر فین گلس یا اسپایدر لوله‌ای، هرکدام ویژگی‌های خاص خود را دارند به همین دلیل قصد داریم که در این صفحه به بررسی دقیق انواع نمای اسپایدر، سیستم‌های اجرا و همینطور هزینه نصب آن بپردازیم چرا که آگاهی از این موارد می‌تواند شما را در انتخاب یاری کند طوری که اطمینان کامل از نمای ساختمان خود داشته باشید.

فهرست مطالبی که می‌خوانید:

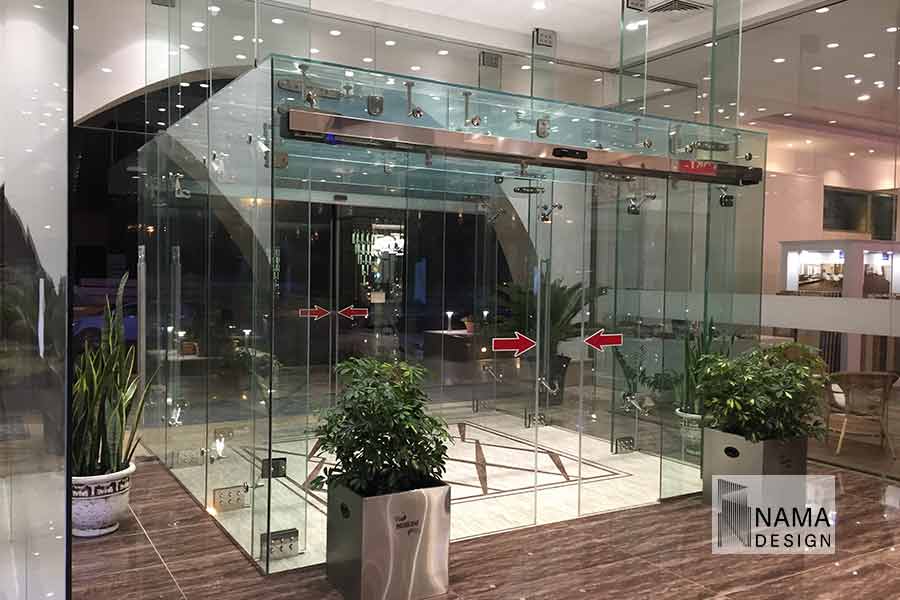

ورودی شیشه اسپایدر
خرید و فروش یراق اسپایدر

ورودی اتاق شیشه ای اسپایدر – بهکیش

برای اجرای نمای اسپایدر در ساختمان خود با ما تماس بگیرید.

طراحی و اجرای تخصصی نمای خود را به ما بسپارید!

قیمت نمای اسپایدر

قیمت نمای اسپایدر چقدر است؟

قیمت نمای اسپایدر بسته به برخی عوامل ممکن است متفاوت باشد، برای مثال قیمت اجرای نمای اسپایدر در نما دیزاین بدون تهیه کتریال از متر مربعی 400 هزار تومان شروع می شود، از جمله دیگر عوامل موثر در قیمت نمای اسپایدر می توان به موارد زیر اشاره کرد.

  • نوع نمای شیشه‌ای
  • چند جداره بودن شیشه
  • موقعیت جغرافیایی
  • نوع شیشه (مات یا شفاف)
  • برند شیشه
  • برند یراق‌آلات
  • نوع یراق‌آلات
  • متراژ استفاده شده از نمای اسپایدر
  • نوع اتصال شیشه به سازه‌ی نگهدارنده
  • شرایط اقلیمی
  • نوع سازه

برای مثال قیمت نمای کابلی با نمای اسپایدر خرپا یا اسپیس فریم متفاوت است.
حال برای اینکه بتوانید حدود قیمت نمای اسپایدر خود را محاسبه کنید، کافیست با کارشناسان نما دیزاین تماس بگیرید و بعد از گفتن مشخصات ساختمان خود از حدود قیمت اجرا نمای اسپایدر با خبر شوید.

اگر در روز تعطیل یا ساعات غیر اداری این صفحه را می‌بینید

فرم مشاوره را پر کنید تا ما با شما تماس بگیریم.

نمای اسپایدر چیست؟

دلیل نامگذاری این نما به این خاطر است که در نمای اسپایدر از یراق‌آلاتی برای اتصال شیشه با سازه‌ی ساختمان استفاده می‌شود، که بی‌شباهت با عنکبوت نیستند، به همین دلیل به این نوع از نمای شیشه‌ای نمای عنکبوتی (نمای اسپایدر) می‌گویند.
نمای اسپایدر یکی از باشکوه‌ترین نماهای مدرن را به وجود می‌آورد، چرا که در این نما ی شیشه‌ای قطعات و اجزای تشکیل دهنده نما کمترین خلل را در پیوستگی دید به بیرون و داخل ایجاد می‌کند، در این نوع نما شیشه با اتصالات نقطه‌ای به سازه ساختمان متصل شده و هیچگونه سازه افقی و عمودی در آن دخیل نیست، اما باید این را دانست که از نمای اسپایدر نمی‌توان در پروژه‌هایی با ارتفاع زیاد استفاده کرد، از نماهای اسپایدر بیشتر در ساختمان‌های اداری و تجاری استفاده می‌شود.
از جمله ویژگی بارز نماهای شیشه‌ای اسپایدر می‌توان به انعطاف‌پذیری بالای آن اشاره کرد.
در نمای اسپایدر، شیشه‌ها به صورت شبکه­‌های موزاییکی در یک راستا نصب می­‌شوند.
برای اجرای نمای اسپایدر اولین مسئله‌ای که مورد توجه قرار می‌گیرد، چگونگی اتصال شیشه به نمای ساختمان است.
برای اجرای نمای اسپایدر ابتدا باید محاسبات لازم توسط مهندس محاسب و مهندس نقشه‌بردار، اندازه‌گیری شده و سپس با توجه به  کلیه عوامل همچون زلزله، اندازه‌ی بازشوها، بار مرده و … بهترین نوع از نماهای شیشه‌ای اسپایدر را برای ساختمان انتخاب می‌کنند.

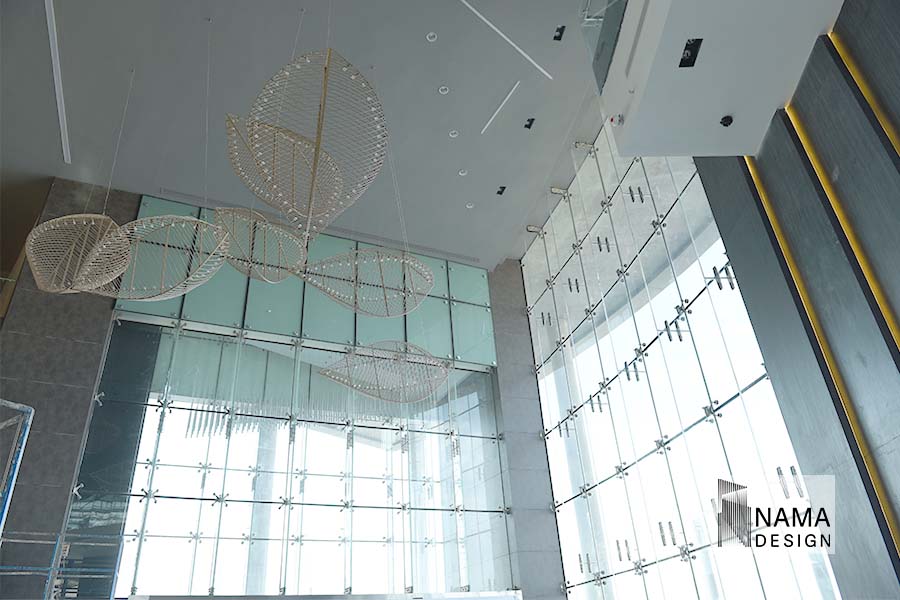

نمای اسپایدر
انواع نمای اسپایدر

انواع نمای شیشه ای اسپایدر

در استفاده از نمای اسپایدر این نکته حائز اهمیت است که این نوع نما در پنج روش قابلیت اجرایی دارد که هر نوع از آن کاربری و شرایط مخصوص به خود را دارد که هر یک مزایا و معایب خود را دارد، از جمله انواع نماهای شیشه‌ای اسپایدر می‌توان به موارد زیر اشاره کرد.

  • اسپایدر لوله‌ای
  • اسپایدر فین گلس
  • اسپایدر کابلی
  • اسپایدر سازه خرپا
  • اسپایدر اسپیس فریم

که در ادامه به توضیح هر یک از این روش‌ها می‌پردازیم.

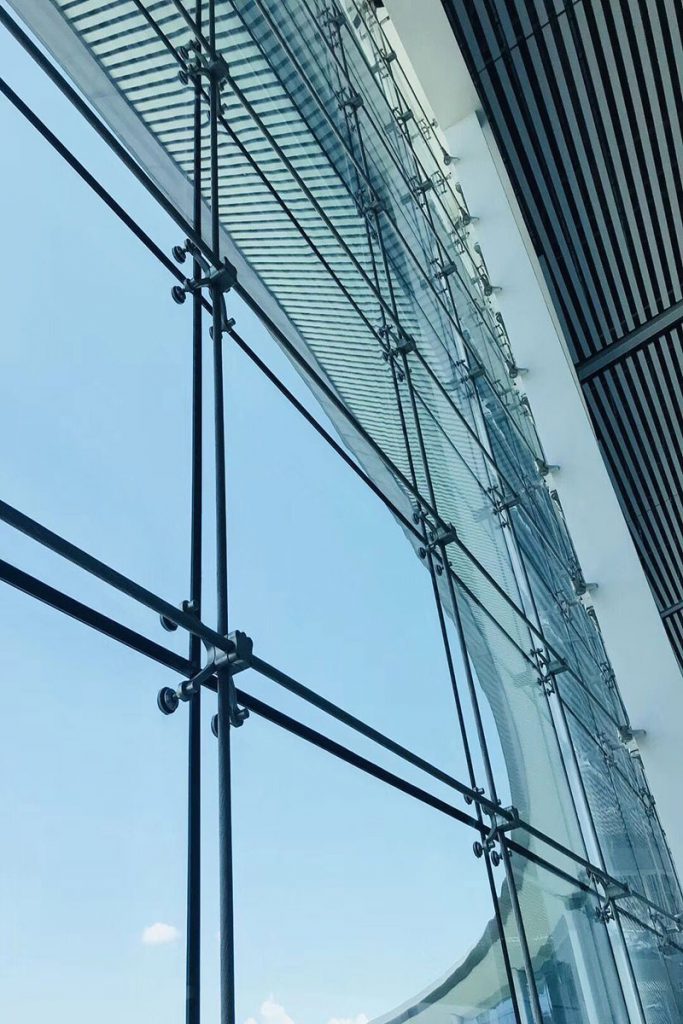

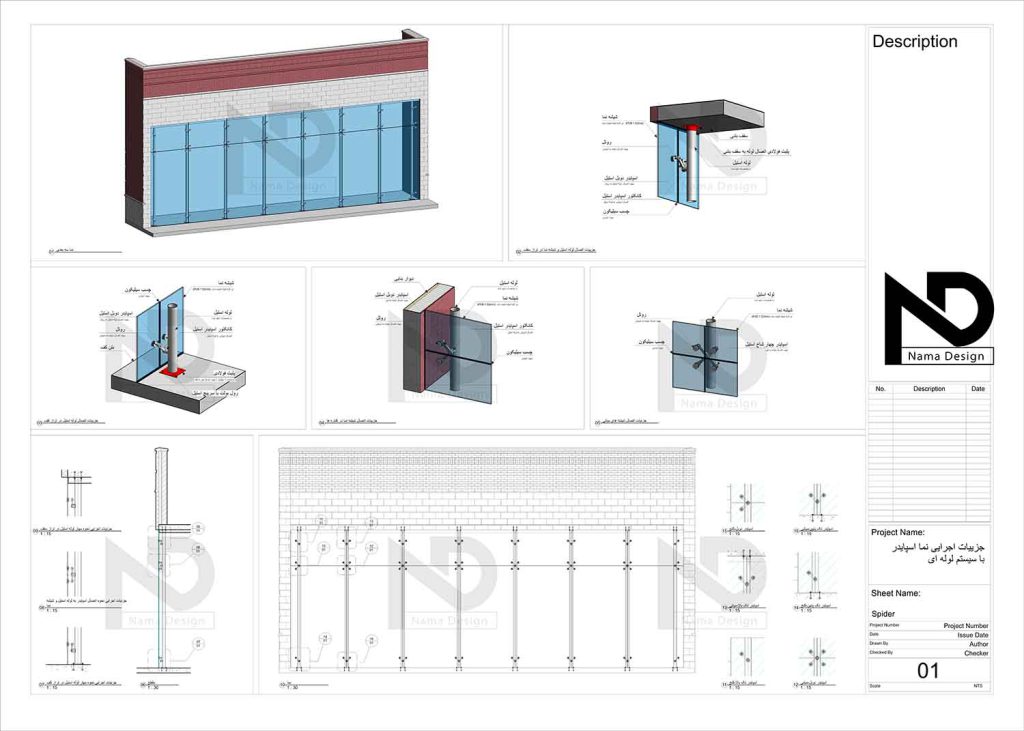

نمای اسپایدر روش لوله‌ای

نمای اسپایدر لوله‌ای از جمله رایج ترین نوع‌های اجرایی در این نوع نمای شیشه‌ای هستند، در این روش از لوله‌ها یا قوطی‌هایی که بیشتر از جنس استیل می‌باشد به عنوان سیستم نگهدارنده‌ی نمای اسپایدر استفاده می‌شود.
در اجرای نمای اسپایدر به روش لوله‌ای، لوله‌ها نقش نگهدارنده را ایفا می‌کنند که بار‌های وارده همچون باد، زلزله و … را به سازه و زمین منتقل می‌کنند.
ابعاد لوله‌های به کار برده شده در نمای اسپایدر ارتباط مستقیمی با موارد زیر دارد:

  • وزن شیشه
  • محل قرارگیری پروژه
  • چیدمان شیشه‌ها

عموما برای زیبایی نما، با توجه به اینکه یراق‌های به کار رفته شده در نماهای اسپایدر از جنس استیل هستند، جنس لوله‌ها را نیز استیل در نظر می‌گیریم، از دیگر ویژگی‌های این نما می‌توان به سرعت اجرای بالا و هزینه کم ساخت اشاره کرد.
از نمای اسپایدر می‌توان در دهانه‌هایی تا حداکثر 6 متر استفاده کرد، بنابراین این نوع از نماها می‌تواند در ساختمان‌های مسکونی، اداری تجاری مورد استفاده قرار گیرند.

نمای اسپایدر لوله ای

نکته‌ی مهم در اجرای نمای اسپایدر لوله‌ای  این است که اجرای این نوع نما پس از اتمام کف‌سازی شروع می‌شود، در ابتدا لوله‌ها یا قوطی‌های که عموما از جنس استیل هستند، به کف و سقف بنا توسط پیچ یا جوش، متصل می‌شوند.
در ادامه سازه‌های اتصال‌دهنده با استفاده از پیچ یا جوش آرگون به سازه‌ی اصلی بنا متصل می‌شوند و  در نهایت برای نگهداری شیشه‌ها، یراق آلات را به انتصالات پشتیبان نصب می‌شوند.
نکته‌ی حائز اهمیت در اجرای نماهای اسپایدر این است که در محل اتصال شیشه با یراق‌آلات را باید فاصله‌ی (1/5-1 ) سانتی‌متری در نظر می‌گیرند، حال فاصله بین را با لستفاده از چسب‌های سیلیکونی پر می‌کنند، که با این کار از فشارهایی وارد بر شیشه مانند باد، انقباض و انبساط را جلوگیری می‌کنند و مانع ارتباط مستقیم شیشه با یراق‌آلات می‌شود.

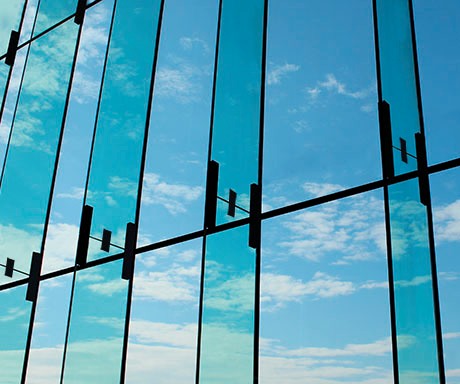

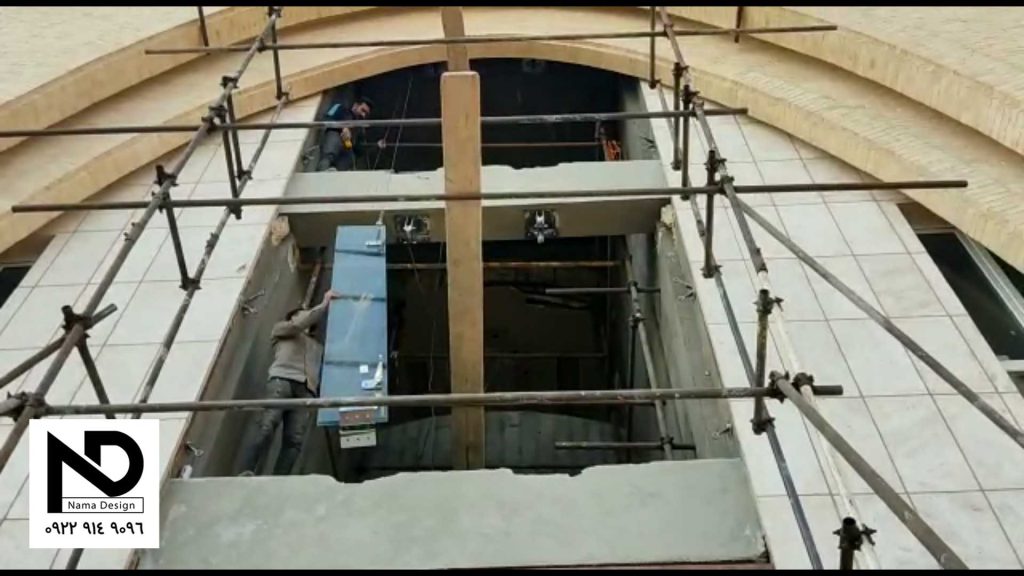

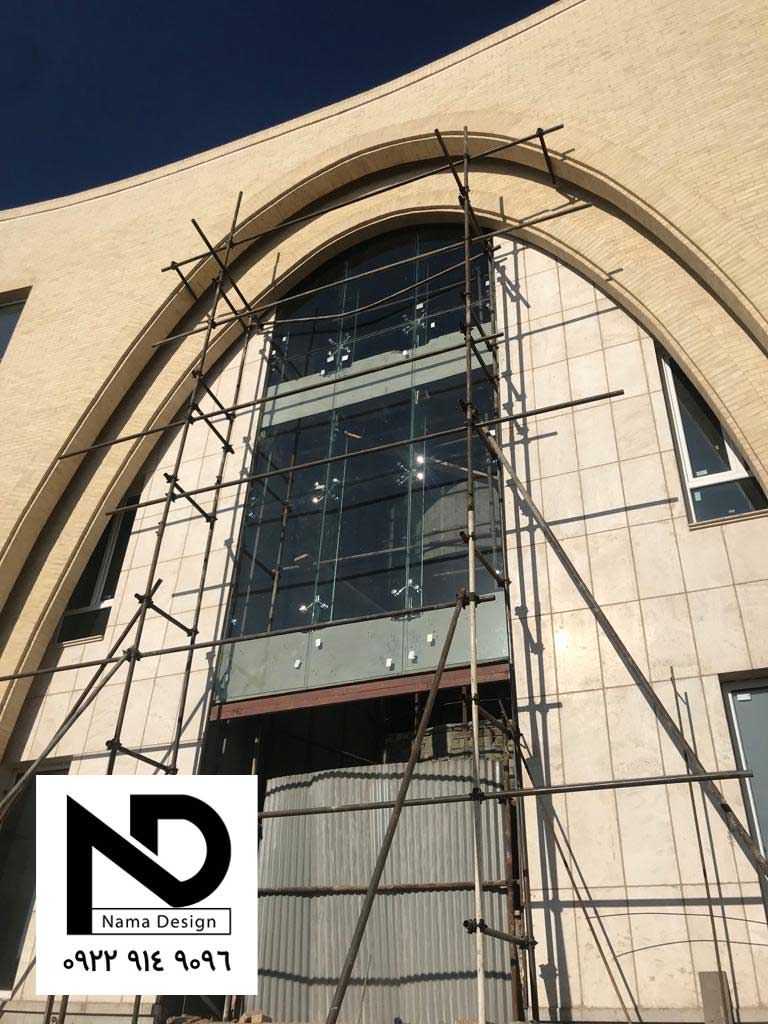

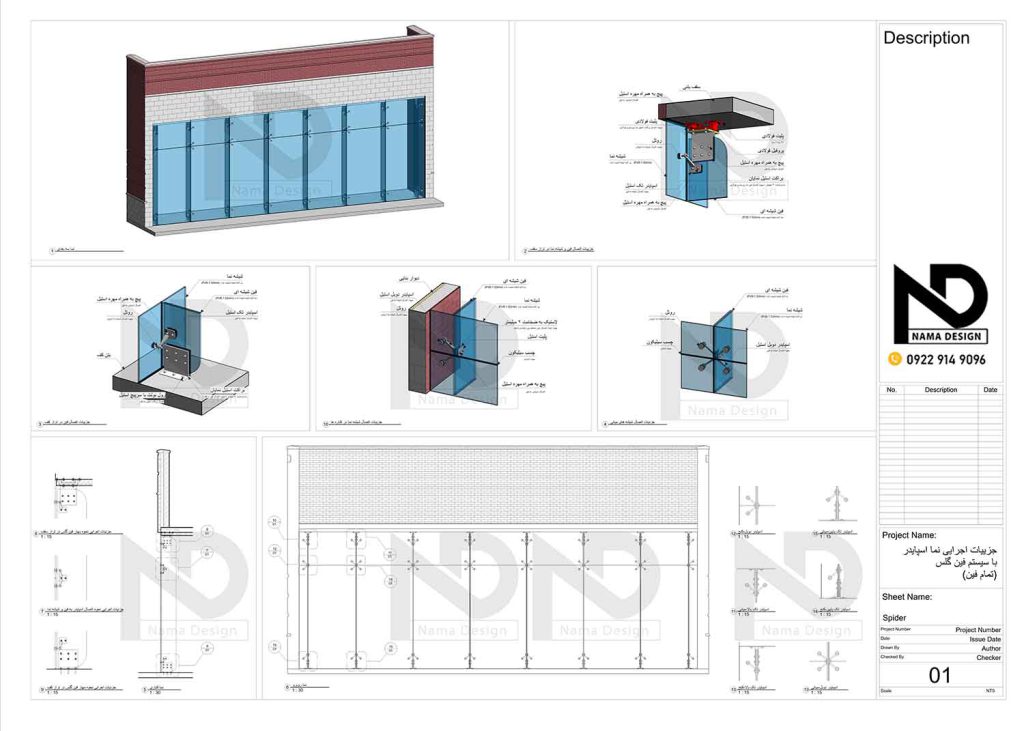

نمای اسپایدر فین گلس

نمای اسپایدر به روش فین گلس

در این نما بجای استفاده از لوله از تیغه‌های شفافی استفاده شده است، در واقع از اصلی‌ترین ویژگی‌های روش فین گلس در نماهای اسپایدر نبود چهارچوب و سیستم‌های نگهدارنده شیشه‌ها است، در واقع این نما با هدف بیشترین استفاده‌ی بهینه از نور طبیعی به وجود آمده است.
در دیتیل‌های اجرایی این نوع نمای شیشه‌ای باله‌ها (نبشی) نقش مهمی دارد، در واقع شیشه علاوه بر نقش نمای ساختمان، نقش سازه‌ای را نیز در ساختمان ایفا می‌کند.
در واقع این باله‌ها (fin) به صورت عمودی پنل‌های شیشه‌ها را به هم متصل می‌کنند، نحوه‌ی اتصال این باله‌ها با پنل‌های شیشه‌ای به صورت نقطه‌ای است.
در نمای اسپایدر فین گلس شیشه، به صورت دو یا سه‌لایه‌ای تعبیه می‎‌شود، که این شیشه‌ها با توجه به نوع سازه‌ی ساختمان می‌توانند به صورت ثابت یا کشویی نصب شوند.

در نمای فین گلس بجای استفاده از لوله همانند روش لوله‌ای  در نمای اسپایدر از تیغه‌های شیشه‌ای استفاده می‌کنند، در بیشتر اوقات جنس این تیغه‌ها از لمینیت دو یا سه جداره هستند، که به صورت عمود در داخل و خارج نما قرار می‌گیرند و توسط سازه‌های نگهدارنده نقطه‌ای که در بالا یا پایین شیشه‌ها گذاشته می‌شود بهم متصل می‌شوند.
توجه داشته باشید که عموما ارتفاع پنل‌های شیشه‌ای 6 متر است و در سازه‌هایی که ارتفاع آنها از 6 متر بالاتر باشد، در محل اتصال دو پنل شیشه از سازه‌های نقطه‌ای استفاده می‌کنند تا شیشه را به صورت یکنواخت نشان بدهند، البته این نیز توسط مهندسان نقشه‌بردار با استفاده از فشارهای وارده بر شیشه اندازه‌گیری شده و سپس اجرا می‌شود، در واقع انتقال بار این نوع از نماهای اسپایدر به صورت عمودی است.
نوع اتصالات نگهدارنده در نماهای اسپایدر فین گلس بیشتر از جنس فولاد یا آهن‌های ضدزنگ است که از انواع آن می‌توان به اسپایدر، روتل و بست‌های فیلم اشاره کرد، این بست‌ها باید به طور کامل عایق‌بندی و آب‌بندی شوند، در ادامه بست‌ها به شیشه‌های فین متصل می‌شوند.
در نماهای اسپایدر فین گلس شیشه‌ها هم نقش سازه‌ی نگهدارنده را دارند و هم نقش نمای شیشه‌ای، به همین دلیل است که به نمای فین گلس نمای شفاف نیز گفته می‌شود.

آسانسور شیشه اسپایدر
اتصالات شیشه اسپایدر

آسانسور شیشه ای

برای اجرای نمای اسپایدر در ساختمان خود با ما تماس بگیرید.

طراحی و اجرای تخصصی نمای خود را به ما بسپارید!

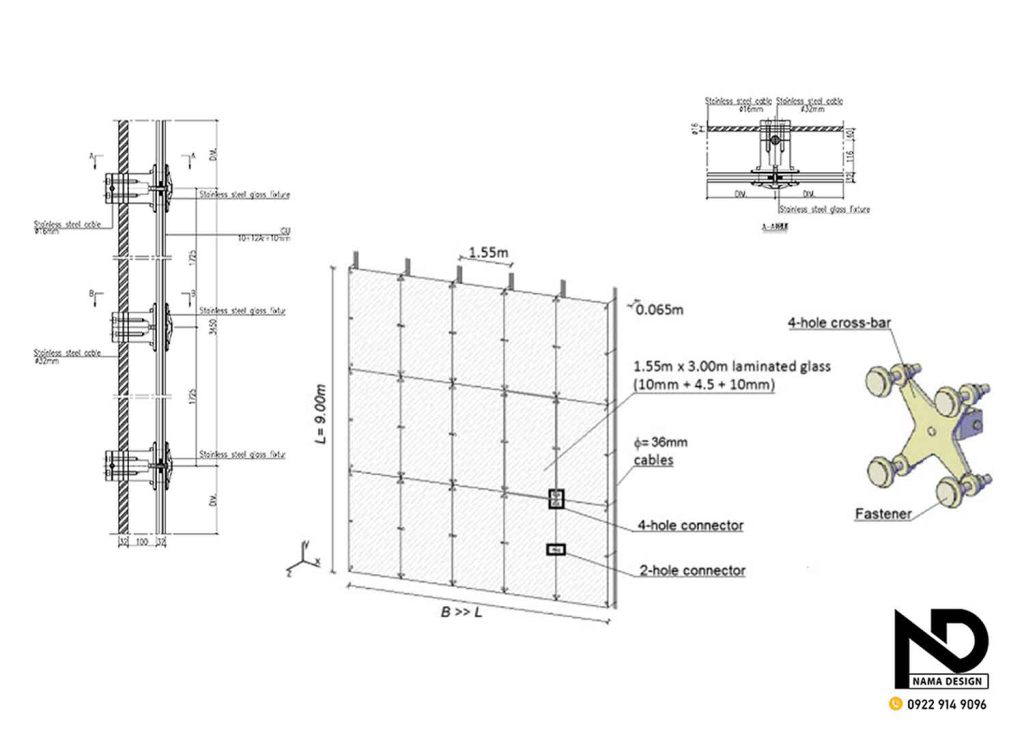

نمای اسپایدر به روش کابلی

در نمای اسپایدر به روش کابلی دیگر از لوله یا تیغه‌های شیشه‌ای استفاده نمی‌کنند و این سازه‌ها جای خود را به کابل‌هایی با استحکام و مقاومت بالای داده‌اند، در محل تقاطع این کابل‌ها از گیره‌های استیلی استفاده می‌کنند که به صورت ثابت این کابل‌ها را در جای خود نگه می‌دارند، این کابل‌ها توسط جک‌های هیدرولیکی تحت کشش قرار می‌گیرند.
در این روش از نمای اسپایدر که زیبایی منحصر به فردی نیز دارد سازه­‌های کابلی به صورت تور، کراس یا خرپا، وزن بار وارده را تحمل کرده و آن را منتقل می­‌کند.
محاسبه این سازه پیچیده است و نیاز به زیرسازی خیلی قوی است، تولید این قطعات در کشورهای چین و ترکیه انجام می­‌شود.
شرکت­‌ها و مهندسان ایرانی می‌­توانند پس از محاسبه سازه آن را به کشورهای تولید کننده سفارش دهند.

نماس اسپایدر کابلی

از معدود نماهای که هم به صورت تخت و هم به صورت هلالی (منحنی) قابلیت اجرایی  دارند، می‌توان به نمای کابلی اشاره کرد.
در این نوع از نمای اسپایدر از کابل‌های تحت فشار استفاده می‌شود که وظیفه سازه‌ی پشتیبان را دارند و از استقامت بالایی برخوردار هستند.
نمای اسپایدری کابلی از زیبایی منحصر به فردی برخوردار است، چرا که سازه‌ی نگهدارنده در این نوع نما دیگر لوله یا خرپا نیست، بلکه تنها سازه‌ی پشتیبان در این نوع نما کابل‌های قدرتمند است، عموما در سازه‌های پشتیبان در نمای اسپایدر کابلی از کابل، مفتول و مصالح کششی استفاده می‌شود.

نمای اسپایدر خرپا

نمای اسپایدر به روش سازه خرپا

نمای اسپایدر سازه خرپا فولادی نیز از جمله سازه‌های پرکاربرد در نماهای شیشه‌ای است، اما این را باید در نظر داشته باشیم که این نوع از روش‌های نما اسپایدر نیز نیاز به محاسبات و طراحی دقیقی دارد.
سازه ی زیرین این نوع نما می‌تواند از نوع ستون‌های لوله (مربعی، L شکل , …)، مقاطع فولادی پیشرفته و خرپا باشند، این روش می‌تواند در نماهای ایستاده (قائم) مورد استفاده قرار گیرد.
در نمای شیشه ای اسپایدر خرپا برای افزایش کارایی، بارهای وارد بر سازه (باد،حرارت)، کاهش مصرف فولاد و یکنواخت و شفاف دیده شدن نما آن را با سیستم‌های کابلی و میله‌ای ترکیب می‌کنند.

نمای اسپایدر خرپا فلزی همانطور که از اسم آن نیز هویدا است، از سازه‌های فولادی ساخته می‌شود، اما در این نوع نما می‌توان از سازه‌های کابلی یا لوله‌ای نیز بهره برد، در این صورت سازه در برابر فشارهای وارده مانند باد، عوامل طبیعی مقاوم‌تر بوده همچنین وزن بار مرده در این نوع نمای ترکیبی به دلیل کمتر استفاده شدن فولاد کم می‌شود و شعاع دید نیز بالاتر می‌رود، از معایب این نما میدان دید کم برای کاربران است که این موضوع در این سازه‌های ترکیبی تا حدودی حل شده است.

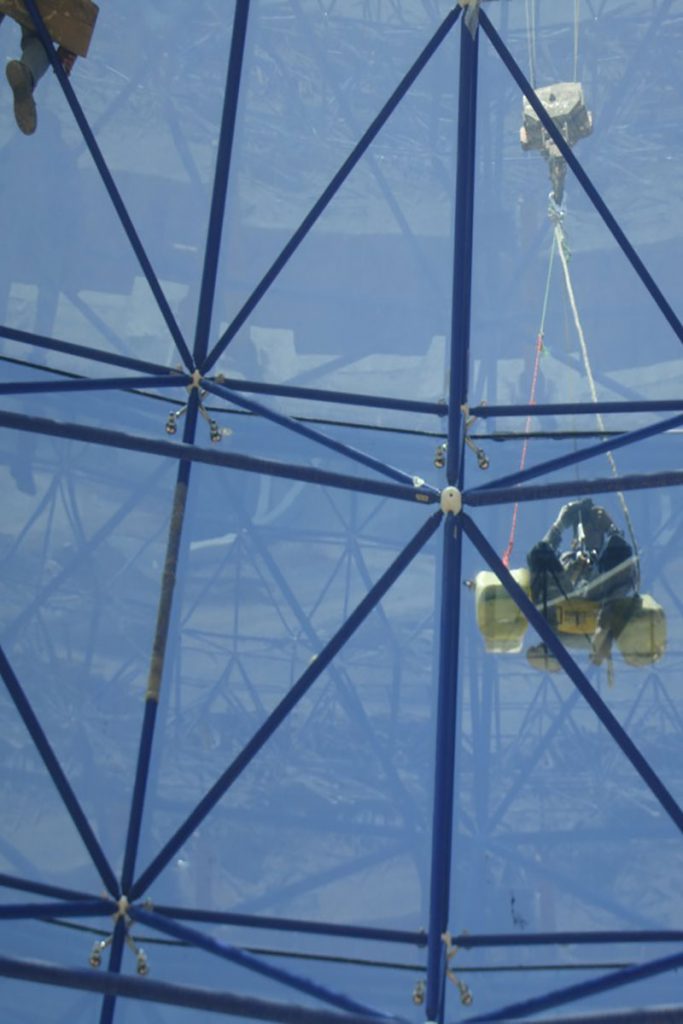

نمای اسپایدر به روش اسپیس فریم

نمای اسپایدر اسپیس فریم یا قاب فضایی، به فرم‌­های منظم مهندسی که در کنار یک­‌دیگر قرار گرفته و سازه‌­ای را تشکیل می­‌دهند می­‌گویند، که از ساده‌ترین های این روش می‌توان به سازه‌ی چهار ضلعی اشاره کرد که از چهار اتصال و شش عضو تشکیل شده است.
اسپیس فریم­‌ها توسط گوی، بست و یا جوشکاری به یکدیگر متصل شده و به دلیل ساختار هندسی خرپایی و تحمل نیروها در جهت‌­های مختلف (افقی و عمودی) سازه­‌های مستحکم می­‌سازند که زیبایی را نیز به همراه دارد.
با ترکیب و تلفیق بست‌­های اسپایدر و اسپیس فریم­‌ها می­‌توانیم پوسته­‌ای یک‌پارچه به وجود بیاوریم مانند: پوسته شیشه‌­ای آسمان نمای گنبد مینا.

نمای اسپایدر اسپیس فریم

سرعت اجرا در نمای اسپایدر اسپیس فریم بسیار بالا است و می‌تواند به دو صورت اجرایی شود.

  • پیش ساخته
  • اجرا در محل پروژه

این نوع از نماهای اسپایدر از مقاومت بالایی برخوردار هستند، چرا که اسپیس فریم‌ها توسط بست‌ها یا جوشکاری بهم متصل می‌شوند که همانند خرپاها توان تحمل بار در تمام جهات را دارند، همچنین در نماهای اسپیس فریم می‌توان از یراق‌آلات هم استفاده کرد که سبب تا از شعاع دید بیشتری برخوردار بود.
این نوع سازه بیشتر در شکل‌های کروی، قوسی و گنبدی قابلیت اجرایی دارد، که محاسبه‌ی آن نیاز به اندازه‌گیری دارد.

نمونه پروژه نمای اسپایدر

نمای اسپایدر – پله و کف شیشه اسپایدر
ساختمان اداری خیابان مطهری

با نمای اسپایدر می‌توانید از بیشترین شعاع دید در ساختمان استفاده کنید و در عین حال از کمترین مصالح سازه‌ای نیز بهره ببرید، همچنین در نمای اسپایدر می توانید از سقف و دیوار‌های ساختمان خود بیشترین نورگیری و کمترین اتلاف انرژی را داشته باشید.

نمادیزاین
طراحی نمای اسپایدر

طراحی نمای اسپایدر

طراحی نما همواره پیچیدگی‌های خاصی دارد که طراحی نمای اسپایدر نیز ازین قاعده مستثنا نیست.
طراحان محدودی هستند که می‌توانند نمای اسپایدری اجرایی را برایتان طراحی کنند.
یکی از دلایل این مسئله این است که نمای اسپایدر به دیتیل‌های اجرایی خاصی نیاز دارد که متناسب با ساختمان باید طراحی شود.
از دیگر دلایل کم بودن طراحان خبره این است که نمای اسپایدر یکی از انواع نمای مدرن به حساب می‌آید و چون با متریال شیشه ساخته می‌شود هر طراحی ریسک آن را قبول نمی‌کند.
اما فراموش نکنید که طراحان نمادیزاین خبره‌ترین افراد در طراحی انواع نماهای ساختمانی هستند و به راحتی می‌توانند همان نمای اسپایدری را که در ذهنتان است، با دیتیل‌های اجرایی برایتان طراحی کنند.

مزایای نمای اسپایدر

نمای شیشه ­ای اسپایدر نیز مانند سایر نماها مزایایی دارد؛ که باعث می­‌شود نظر کارفرمایان و مهندسان طراحی برای استفاده از این نما در اجرای ساختمان‌­های مختلف را جلب نماید.
مزایایی مانند:

  • اتصالات و مصالح مورد استفاده در این نما وزن کمی دارند و در نتیجه باعث وزن کم کل سازه می‌­شوند.
  • با استفاده از این نما می‌­توان، قسمت­‌های مختلف و پیچیده ساختمان را بدون تغییر در فرم اصلی سازه ایجاد کرد.
  • اجرای نمای اسپایدر راحت انجام می­‌گیرد و جزئیات پیچیده­‌ای ندارد.
  • با استفاده از شیشه در نماهای اسپایدر محیط­‌های داخلی ساختمان از نور طبیعی حداکثری بهره می‌گیرند.
  • با بهره­‌گیری از شیشه­‌های رفلکس و رنگی می­‌توان نور طبیعی را کنترل کرد.
مزایا نمای اسپایدر
  • این نما زیبایی چشم‌­گیری دارد و در عین حال از مقاومت بالایی برخوردار است.
  • امکان حرکت شیشه ها در ریل­‌ها، مقاومت این نما در برابر زلزله را افزایش می‌­دهد.
  • چشم‌­اندازی عالی با استفاده از ابعاد بزرگ شیشه و بدون محدودیت از دیگر مزایای این نما است.
  • ظرافت و طراحی صحیح یراق‌آلات مورد استفاده در این نما به زیبایی آن می‌افزاید.
  • شیشه های نمای اسپایدر دارای عایق صوتی و حرارتی بوده و در عین حال ضد ضربه نیز هستند.
  • سیستم­‌های زیر­­مجموعه این نما تنوع بسیاری دارند و این یکی از مهم‌ترین دلایلی است که این نما در ساختمان‌هایی با نمای تجاری مورد استفاده قرار می‌گیرد.
معایب نمای اسپایدر

معایب نمای اسپایدر

نمای اسپایدر معایبی نیز دارد که کاربرد آن را در شرایط خاصی محدود می­‌کند.
معایبی مانند:

  • اجرای نمای اسپایدر در مقایسه با سیستم­‌های مشابه آن نیاز به محاسبات دقیق سازه و کنترل آن توسط مهندسین عمران دارد.
  • قرار دادن بازشو در این نما کمی سخت بوده و دیتیل پیچیده‌­ای دارد.
  • در حین نماسازی، اجرای صحیح آب­‌بندی نیاز به کنترل مداوم تا پایان اجرا دارد.
برای اطلاعات بیشتر در مورد نمای اسپایدر با ما در تماس باشید.

آیا به دنبال ارزان‌ترین قیمت و بهترین کیفیت نمای اسپایدر هستید؟ با ما تماس بگیرید.

عناصر تشکیل دهنده نمای اسپایدر

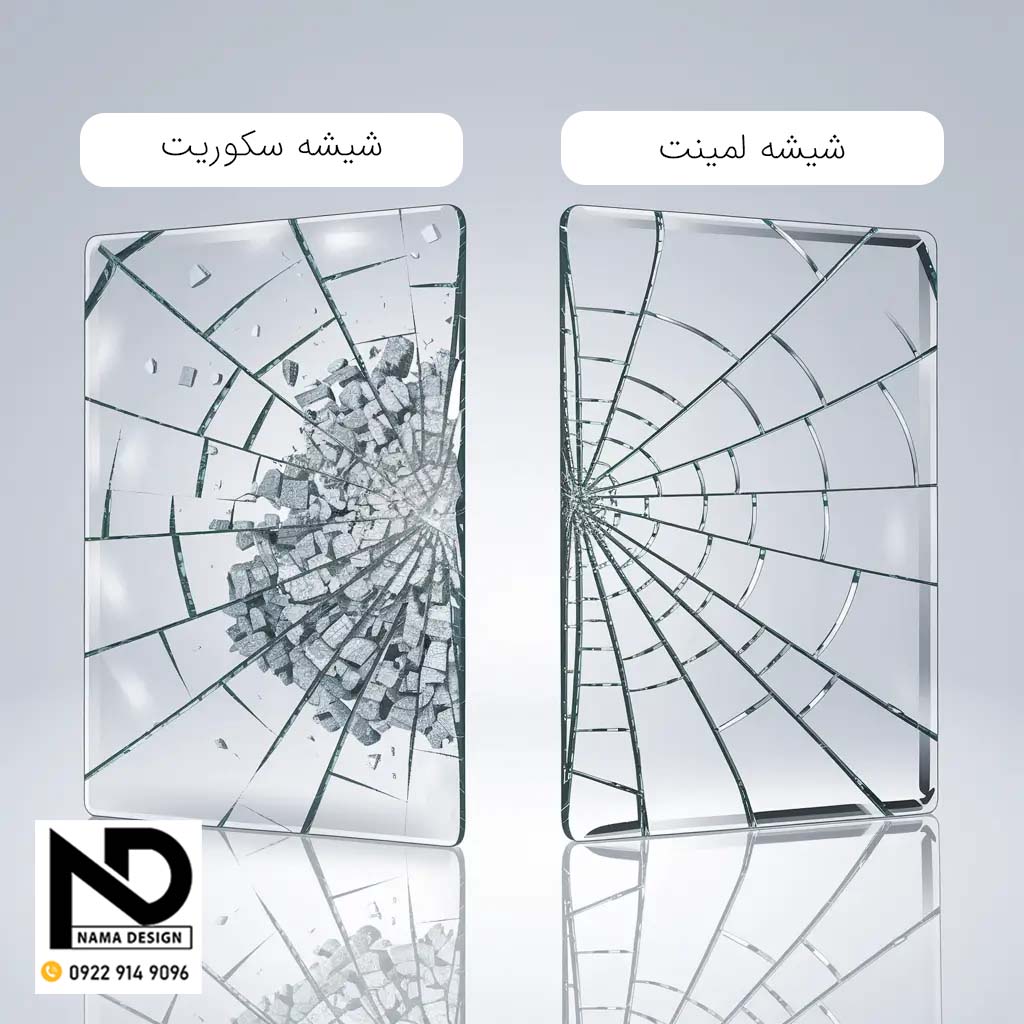

  • شیشه لمینت یا شیشه 10 میلی سکوریت
  • اتصالات فولادی ضدزنگ
  • چسب سیلیکون بی رنگ
  • بست‌­های X و Y شکل
  • برای اجرای نمای اسپایدر علاوه بر متریال اصلی تشکیل دهنده نما به کف کوب، جوش آرگان، جوش برق مخصوص استیل و پیچ کانکتور نیز نیاز دارید.

قیمت یراق آلات اسپایدر
مراحل طراحی نمای اسپایدر

مراحل طراحی نمای اسپایدر

برای طراحی نمای اسپایدر ساختمان باید مراحلی را طی کنید:

    • آب و هوای غالب منطقه را بررسی کنید.
    • کاربری ساختمان را مدنظر داشته باشید.
    • اقلیم منطقه را شناسایی کنید.
    • نقشه‌­های اجرایی نمای اسپایدر را طراحی کنید.
    • دیتیل­‌های دقیق اجرایی را ترسیم کنید.
    • و…

ضوابط طراحی نمای اسپایدر

تا اینجا با بیشتر با نمای اسپایدر، انواع آن، مزایا و معایب، عناصر تشکیل دهنده و مراحل طراحی آن آشنا شدید.
حال به بررسی ضوابط طراحی نمای اسپایدر می پردازیم، این ضوابط به شما در انتخاب نوع شیشه، تجهیزات و کمتر شدن هزینه در اجرای نما کمک شایانی دارد.

احکام سلبی (الزامات)

  • عدم استفاده از رنگ­‌های نامتعارف و ناهمگون در نمای ساختمان
  • پرهیز از بکارگیری مصالح متعدد در نمای ساختمان (حداکثر 4 نوع)
  • عدم استفاده از فرم‌­های نامتعارف و نامأنوس (نظیر کشتی، مجسمه ، میوه ها و …) در طراحی و احداث بناها
  • پرهیز از به کارگیری مصالح برنده یا شکننده از قبیل فلز در طبقات همکف و اول، در محدوده ای که در تماس فیزیکی با انسان قرار می گیرد.
  • ممنوعیت طراحی و اجرای هرگونه تجهیزات تأسیساتی به طور نمایان در نمای اصلی، جانبی و جداره‌های شهری
  • عدم درج هرگونه نوشته بر روی نمای ساختمان مازاد بر آنچه که در نقشه نمای مصوب مجاز بوده است
  • عدم استفاده از علائم و نمادهایی که اشاعه دهنده تفکرات ضد دینی و ضد فرهنگی باشد
  • ممنوعیت ایجاد هرگونه اختلاف سطح (لبه، پله، سکو و …) درسطح پایین نما (در خط زمین)
  • ممنوعیت ایجاد هر گونه پیش آمدگی فضای ورودی در معبر عمومی
  • پیش آمدگی عناصری همچون؛ لبه پنجره ها، قرنیز و قاب­سازی­‌های مجاز در فضای معبر عمومی، بیش از 10 سانتی‌متر نباشد
  • عدم استفاده از بازشوهای با اشکال هندسی متفاوت و نامأنوس در نما
ضوابط نمای اسپایدر
نمای اسپایدری

احکام ایجابی (اقدامات)

  • ضرورت استفاده از مصالح بادوام و مانا و مقاوم در مقابل فرسایش و آلوده شدن در نما در همجواری با محورها، معابر و یا ساختمان های خاص (از قبیل سنگ های مقاوم)
  • ضرورت هماهنگی رنگ غالب نما با رنگ ابنیه همجوار (در صورت برخورداری از کیفیت مناسب)
  • پوشاندن درز انقطاع بین دو ساختمان، با مصالح متناسب با نما
  • ضرورت طراحی، اجرا و نصب کلیه عناصر مربوط به تأسیسات ساختمان اعم از مکانیکی، الکتریکی و نظایر آن در مکان­هایی که درمعرض دید از معابر عمومی قرار نگیرند
  • ضرورت طراحی محل تابلو در طراحی نمای ساختمان ها
  • ضرورت طراحی فضای ورودی ساختمان، به صورت خوانا و متناسب با سایر ارکان و اجزاء نما
  • ضرورت پیش بینی تدابیری همچون قرنیز برای کف پنجره ها، به نحوی که از لغزش آب بر روی نما و ایجاد لکه جلوگیری شود.

شیشه نمای اسپایدر چه ویژگی‌هایی دارد؟

تا به اینجا با خیلی از ویژگی‌های نمای اسپایدر آشنا شده‌ایم، که البته این را باید در نظر بگیریم که خیلی از این ویژگی‌ها مرتبط با نوع یراق‌های استفاده شده و نوع نمای اسپایدر در مکان دارد، اما با این حال می‌توان به طور کلی این نما را به چند ویژگی شاخص شناخت.
از جمله ویژگی‌های اصلی نمای اسپایدر:

    • اجرا بدون نیاز به قاب
    • عایق صدا
    • نمایی یکنواخت
    • عایق حرارتی
    • اجرا در شکل‌های مختلف
    • تحمل فشار بالا
ویژگی نمای اسپایدر

توصیه‌ها

  • پرهیز از به کارگیری رنگ های متعدد در سطح غالب نما
  • استفاده از مصالح قابل شستشو در طبقه همکف، به منظور حفظ و زیبایی نما
  • توصیه می گردد از مصالح آجر، سیمان، سنگ و یا ترکیبی از این مصالح در سطح نمای ساختمان ها استفاده شود
  • در صورت استفاده از آجر در سطح نمای ابنیه از جنس آجر بندکشی شده و و در صورت استفاده از سیمان به صورت آب ساب یا شسته با آبچکان مناسب باشد
  • بهره گیری از مصالح بوم آور و مقاوم
  • بهره گیری از ارزش های معماری ایرانی – اسلامی در طراحی نما و اجزای آن
  • هماهنگی طرح و ارم نما با طرح ابنیه همجوار (در صورت برخورداری از کیفیت مناسب)
  • استفاده از جاگلی نمای سبز و … در لبه بالکن ها و یا در مجاورت پنجره ها، به منظور تامین مطلوبیت بصری در معابر مشروط به رعایت اصول ایمنی و بهداشتی
  • هماهنگی شکل تابلوها در نمای کلیه ساختمان ها (خطوط زیرین و فوقانی تابلوها) با تابلوهای واحدهای همجوار
  • به منظور استتار کامل تأسیسات و تجهیزات، چنانچه امکان انتقال عناصر تأسیساتی و تجهیزاتی به بخش های غیرقابل رویت میسر نباشد، طرح پوشش هماهنگ با نمای اصلی ارائه گردد.
  •
نمای اسپایدر شیشه ای

نمای اسپایدر در کدام ساختمان‌ها مورد استفاده قرار می‎‌گیرد؟

با توجه به جذابیت بصری شیشه اسپایدر؛ نمای شیشه‌ای عنکبوتی یا شیشه اسپایدر معمولاً در نمای وزارت‌خانه‌ها، هتل‌ها، فرودگاه‌ها و ساختمان‌های اداری و تجاری مورد استفاده قرار می‌گیرد.

کاربری نمای اسپایدر
اجرا نمای اسپایدر

اجرای نمای اسپایدر

نمای اسپایدر نوع خاصی از نمای شیشه‌ای است که بیشترین پیوستگی را در نما ارائه می‌دهد و سیستم اجرای آن کاملا متفاوت از نمای کرتین وال است.
نمای شیشه‌ای عنکبوتی یا همان اسپایدر در ساختمان‌هایی با ابعاد و مقیاس بزرگ به کار می‌رود.
شما با اجرای صحیح و دقیق یک نما می‌­توانید مانع از خرابی و آسیب رسیدن به آن، در طولانی مدت شوید و در زمان خود صرفه جویی کنید.
نمای اسپایدر، از نماهای جدید شیشه­‌ای هستند که امروزه بسیار مورد توجه قرار گرفته‌اند.
این در صورتی ایست که اگر با روش‌های درستی نمای اسپایدر خود را به اجرا نرسانید؛ وقت و هزینه‌ی زیادی را از دست می‌دهید، لذا لازم است با شیوه‌های درست اجرای این نمای حساس به درستی آشنا شوید که برای پیاده‌سازی آن با مشکلی رو به رو نشوید.

راهنمای نصب و اجرای نمای اسپایدر

می‌توان گفت نصب و اجرای نمای اسپایدر، یکی از سخت‌ترین و پیچیده‌ترین کارها در زمینه‌ی اجرای نماست.
در اجرای نمای اسپایدر یک خطای کوچک میلی‌­متری می‌تواند مشکلات بسیار زیادی را در اجرای طرح به وجود بیاورد.
به همین دلیل تمامی اندازه‌­ها قبل از شروع کار و حتی تولید شیشه‌ها باید به صورت دقیق محاسبه شود.
شیشه‌های به ‌کار رفته در نمای شیشه ای اسپایدر اصولاً باید به ‌صورت شیشه لمینت، و یا شیشه ۱۰میلی سکوریت استفاده شود.
فناوری مورد استفاده برای اتصال پانل‌های شیشه‌ای با استفاده از اتصالات اسپایدر از فولاد ضد زنگ می‌باشد.
هر چه از شیشه­‌های بزرگ­‌تری در نمای اسپایدر استفاده شود؛ به زیبایی کار افزوده می­‌شود.
روش کلی نصب و اجرای نمای اسپایدری به شرح زیر می‌­باشد:

  1. ابتدا لوله هایی از جنس استیل را توسط بست های مخصوص به سقف و کف متصل می­‌کنند؛
  2. سپس بست­‌هایی که به شکل X و Y هستند و برای اتصال شیشه‌ها به سازه مورد استفاده قرار می­‌گیرند را با جوش آرگون به لوله‌های استیل وصل می‌کنند؛
  3. سپس شیشه­‌ها را اندازه­‌گیری کرده و نصب می­‌کنند؛
  4. برای جلوگیری از برخورد شیشه‌­ها به یک‌دیگر در زمان زلزله و یا افت ساختمان و شکسته شدن آن‌­ها، فاصله­‌ای 1 الی 1.5 سانتی‌­متری بین شیشه­‌ها قرار داده و آن را با چسب سیلیکون بی­‌رنگ پر می­‌کنند.

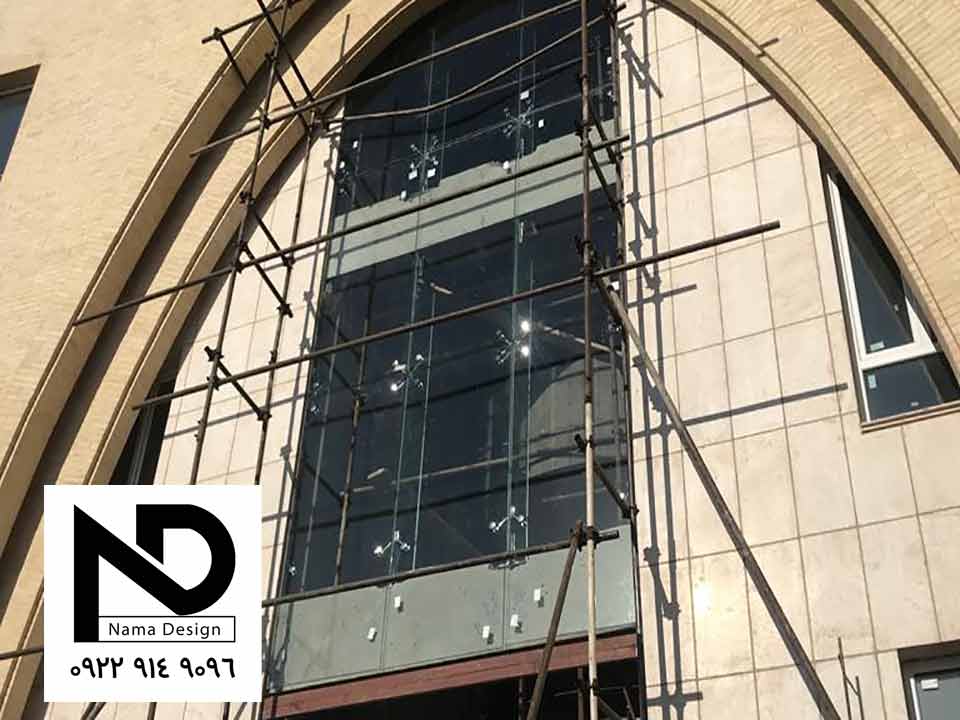

نصب نمای شیشیه ای اسپایدر
برای استعلام قیمت نمای اسپایدر در ساختمان خود با ما تماس بگیرید.

طراحی و اجرای تخصصی نمای خود را به ما بسپارید!

شیشه اسپایدر مشهد

ابعاد شیشه در نمای اسپایدر چقدر باید باشد؟

ابعاد شیشه در نمای اسپایدر کاملا متفاوت و با توجه به فضای پروژه قابل تغییر است.
واضح است ابعاد شیشه هر اندازه بزرگ‌­تر باشد، زیبایی بنا بیشتر می‌­شود.
هم‌­چنین استفاده از هر نوع ساختار شیشه در این روش بلامانع بوده و با توجه به شرایط محیطی و کاربری نما متفاوت است.

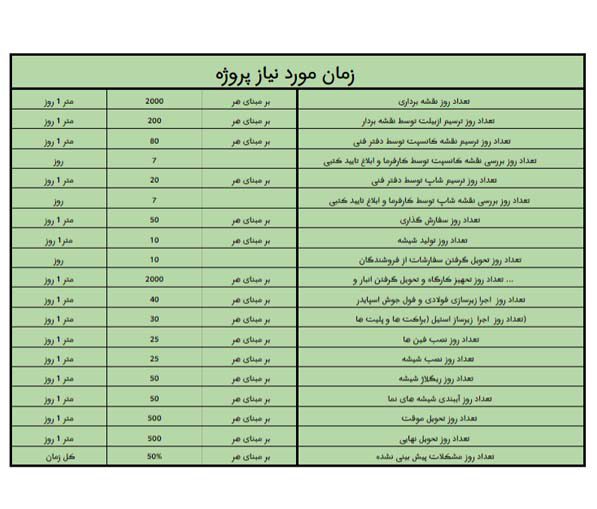

مدت زمان اجرای نمای اسپایدر

همان­‌طور که می‌­دانید، برآورد مدت زمان اجرای نمای ساختمان‌­ها به عواملی مانند: ارتفاع ساختمان، سطح اجرای نما، تعداد کارگران و استادکاران مجری، آماده سازی قطعات و متریال‌­های نما و … بستگی دارد.
اما برای محاسبه‌ی مدت زمان اجرای نمای اسپایدر، طراحی دقیق دیتیل­‌های اجرایی نیز موثر هستند.

مدت زمان اجرا نمای اسپایدر
جزئیات نمای اسپایدر dwg

جزئیات نمای اسپایدر dwg

در این بخش بیشتر می‌خواهیم شما را با اصطلاحات استفاده شده در نمای اسپایدر آشنا کنیم، همانطور که می‌دانید در برنامه اتوکد که یکی از برنامه‌های کاربردی در معماری است برای نشان دادن جزئیات یک طرح از کلمات اختصاصی استفاده می‌شود که از جمله کلمات کاربردی در این نوع نما می‌توانیم به موارد زیر اشاره کنیم:

  • Routel (سازه‌های اتصال دهنده شیشه)
  • Structure (سازه‌ی کلی استفاده در نما)
  • Glass (شیشه)
  • Connector (سازه‌های پخش‌کننده وزن نما)
  • Spider Arms (یراق‌آلات عنکبوتی)

اتصالات و یراق آلات نمای اسپایدر

تمایز نمای اسپایدر با دیگر نماهای شیشه‌ای در این است که در این روش از سازه‌های اتصال دهنده‌ی رایج در نماهای شیشه‌ای استفاده نشده به همین دلیل است که به نمای اسپایدر نمای شفاف نیز می‌گویند.
در این نوع از نمای شیشه‌ای استفاده از یراق‌آلات به نوع نمای اسپایدر که پیش‌تر درباره ای آن توضیح دادیم بستگی دارد.
که این یراق‌آلات خود از چند نوع تشکیل شده است:

  • اسپایدر استیل
  • روتل
  • اسپایدر کلمپ
  • راد کشیشی (کابلی)
  • اسپایدر فین گلس
اتصالات نمای اسپایدر
نصب یراق آلات نمای اسپایدر

اسپایدر استیل: نوعی اتصال عنکبوتی مانند هستند که غالبا از جنس استیل تشکیل شده‌اند، این نوع از یراق‌آلات بیشتر در در روش های لوله‌ای و خرپا کاربرد دارند.

روتل: نوعی از پیچ‌های مقاوم هستند که وزن شیشه‌های استفاده شده در نمای اسپایدر را به یراق‌آلات منتقل می‌کنند و به یکنواختی فرم نما کمک شایانی می‌کند، روتل ها خود دارای انواع مختلفی می‌باشد.

اسپایدر کلمپ: در این از اتصالات دیگر نیازی به سوراخ کردن شیشه نیست و می‌توان اسپایدر کلمپ را در بین شیشه‌ها قرار داد، این نوع از یراق‌آلات که بیشتر در شکل‌های گل یخ و صلیب می‌باشد، بیشتر مناسب شیشه های دوجداره یا چندجداره می‌باشد.

راد کشیشی (کابلی): اگر مقاومت و اجرای ظریف کار برایتان مهم است، بهترین نمونه اتصال کابلی می‌باشد، این نوع از سازه می‌تواند به معمار کمک می‌کند تا طرح را به شفاف‌ترین حالت ممکن اجرایی کند.

اسپایدر فین گلس: این نوع از یراق‌آلات از جنس شیشه‌ای تشکیل می‌شوند و به دلیل تمیزی کار بیشتر در گالری‌ها و ویترین‌های تجاری مورد استفاده قرار می‌گیرد.
از جمله مزایای استفاده از این روش این است که به هیچ عنوان سازه در آن دیده نمی‌شود.

جمع بندی

در این مقاله تلاش کردیم تا نمای اسپایدر را به طور کامل به شما معرف کنیم و نکات حیاتی آن را به اطلاع شما برسانیم، حال خلاصه‌ای توضیحات بالا را برای شما بازگو می‌کنیم.

  • نمای اسپایدر نمایی تشکیل شده از یراق‌آلات و شیشه است.
  • انواع نمای اسپایدر عبارت‌اند از اسپایدر لوله‌ای، اسپایدر فین گلس، اسپایدر کابلی، اسپایدر سازه خرپا، اسپایدر اسپیس فریم که هر کدام روش اجرایی متفاوتی دارد.
  • از جمله مهمترین مزایای نمای اسپایدر می‌توان به شعاع نور زیاد آن اشاره کرد.
  • از ویژگی‌های کاربردی نمای اسپایدر انعطاف‌پذیری در طراحی آن است.
  • از نمای اسپایدر بیشتر در ساختمان‌های اداری، تجاری، بیمارستان‌ها و هتل‌ها استفاده می‌کنند.
  • هزینه‌ی نمای اسپایدر به عوامل زیادی بستگی دارد، که از مهمترین آن می‌توان به نوع شیشه، نوع یراق آلات و متراژ استفاده شده در نما را گفت.

در صورت نیاز و سوال در رابطه با نمای اسپایدر ، کافیست همین حالا و تنها از طریق تماس با تیم نمادیزاین جواب سوالات خود را در کوتاه‎ترین زمان ممکن به دست بیاورید.

پرسش و پاسخ‌های متداول طراحی و اجرای نمای اسپایدر

با توجه به متریال‌های مورد استفاده در نمای اسپایدر یعنی شیشه و یراق‌آلات فلزی، هزینه این نما نسبت به دیگر نماهای ساختمانی بالاتر است.

عموما در ساختمان‌هایی با کاربری تجاری اداری و یا فرهنگی استفاده از نمای شیشه‌ای اسپایدر متداول است.

  • با توجه به این که این سیستم نما شیشه‌ای براساس تکنولوژی مهندسی روز طراحی و اجرا می‌شود دارای ایمنی خوبی است.

آیا می‌خواهید بدانید برای طراحی و اجرای نمای اسپایدر خود چقدر باید هزینه کنید؟

کافیست همین الان از ما مشاوره رایگان بگیرید!

این مطلب چقدر برای شما مفید بود؟

4.1/5 - (7 امتیاز)

اشتراک گذاری نوشته

در whatsapp به اشتراک بگذارید
در telegram به اشتراک بگذارید
در twitter به اشتراک بگذارید
در facebook به اشتراک بگذارید
در linkedin به اشتراک بگذارید

بیشتر بخوانید، بیشتر بدانید!

وبلاگ نمادیزاین

12 پاسخ

    1. نمای اسپایدر خود نوعی نمای شیشه ای است که انواع مختلفی دارد و یکی از متداول ترین انواع نمای شیشه ای است.

  1. نمای اسپایدر برای چه کاربری بیشتر استفاده میشه؟

    1. سلام
      در بیشتر موارد نمای اسپایدر برای ساختمان های اداری و تجاری و به طور کلی ساختمان هایی با مقیاس بزرگ استفاده می شود.
      برلی فروشگاه ها و مغازه هایی که دهانه های بزرگ دارند نیز نمای اسپایدر گزینه خیلی خوبی است.

  2. نمای اسپایدر بیشتر برای چه آب و هوایی استفاده میشه؟

    1. در اجرای نمای اسپایدر محدودیتی از جهت اقلیم وجود نداره اما پیشنهاد میکنیم تصمیم برای نصب اسپایدر متناسب با میزان تابش نور و طراحی فضا باشه.

  3. ضخامت شیشه مورد استفاده در نمای اسپایدر چقدره؟

    1. ضخامت نسبت به ارتفاع و سیستم نصب متفاوت است، حداقل ضخامت شیشه اسپایدر 12 میل هستش که البته ما پیشنهاد نمیکینیم.

  4. مجموعه نما دیزاین تو حوزه نمای اسپایدر نمونه کار داره؟

    1. تمامی انواع نمای اسپایدر ضد زلزله هستند و مقاومت خیلی خوبی دارند.

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد.

اجرای نمای اسپایدر

 با بهترین متریال و کیفیت

 [قیمت مناسب]
همین حالا تماس بگیرید
close-link
