کرتین وال

کرتین وال چیست؟ در بیان عام کرتین وال (Curtain wall) نوعی دیوار غیر بنایی است؛ یعنی به صورت خشک اجرا می‌شود و ترجمه این نام به فارسی برابر با دیوار پرده‌ای است.

شبکه بندی ای که توسط این سیستم اجرا می‌شود، قابلیت پر شدن با انواع متریال‌ها مانند سرامیک، GFRC و شیشه را دارد؛ اما عمدتا منظور از کرتین وال نمای شیشه‌ای کرتین وال است.

در اجرای نمای کرتین وال، رازهای بسیار زیادی وجود دارد که هر شرکت پیمانکاری به شما نمی‌گوید. ما به عنوان شرکتی بیش از ده سال سابقه، توجه به بودجه کارفرما اولویت خود قرار داده ایم؛ بنابراین وظیفه خود می‌دانیم که با ارائه راهکارهایی هزینه‌های اجرا را برای کارفرما تا حد ممکن کم کنیم.

اگر وقت خواندن این مقاله را ندارید با ما تماس بگیرید.

طراحی و اجرای تخصصی نمای کرتین وال در انواع ساختمان‌ها

در نمای کرتین وال می‌توانید با کمترین مصالح بیشترین نور طبیعی را به فضای داخلی ساختمان خود ببخشید؛ حس مدرنیته همان چیزی است که با اجرای نمای کرتین وال در ساختمان به بینندگان القا می‌شود.

نمادیزاین

روند اجرای نمای کرتین وال

روند اجرای کرتین وال

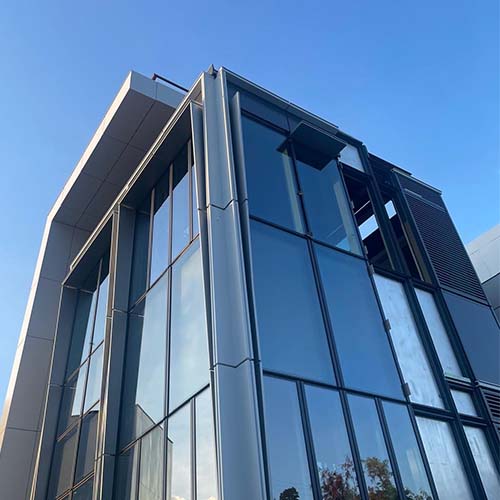

نمای کرتین وال در ساختمان ادرای تجاری

خدمات مهندسی نمای کرتین وال

  • بازدید از پروژه و برگزاری جلسه با تیم معماری پروژه
  • اعزام نقشه بردار و برداشت سازه فعلی تیر و ستون ها
  • ترسیم سه بعدی ازبیلت سازه
  • مدول بندی نما بر اساس رندر
  • ترسیم نقشه های کانسپت بر اساس طرح اصلی پروژه
  • محاسبات و طراحی سازه نما
  • تهیه نقشه های فاز سه (شاپ درایینگ)
  • تهیه نقشه ها و لیستوفر جهت سفارش گذاری و خرید متریال
  • بررسی کارهای اجرا شده
  • توسط پیمانکار و نظارت عالیه نما
  • مدیریت پروژه

اهمیت توجه به خدمات مهندسی

  • کاهش ریسک و زمان
  • کاهش هزینه
  • تامین نیازهای اپتیکی، حرارتی و صوتی با تعیین ساختار شیشه مناسب
  • کاهش پرتی متریال با مدول بندی سطح نما
  • پیش رفتن پروژه طبق برنامه ریزی دقیق

نمونه پروژه‌های کرتین وال فیس کپ

ساختمان زعفرانیه

تهران - زعفرانیه

اجرای کرتین وال

برای دیدن همه تصاویر کلیک کنید
کلیک کنید

ساختمان اداری آرین

تهران- نیاوران

کرتین وال

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

ساختمان اداری مرزداران

تهران - مرزداران

اسکای لایت اسپایدر - آسانسور شیشه‌ای - لوور و ...

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

نمونه پروژه‌های کرتین وال فریم لس

ساختمان زعفرانیه

تهران - زعفرانیه

اجرای کرتین وال

برای دیدن همه تصاویر کلیک کنید
کلیک کنید

نمایشگاه بین المللی تهران

تهران - ولنجک

کرتین وال- سرامیک خشک - لوور و ...

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

ساختمان مرکزی بانک آینده

تهران- خیابان فرشته

نمای اسپایدر

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

ساختمان اداری مس سرچشمه​

کرمان-مس سرچشمه

نمای کرتین وال و کامپوزیت

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

ساختمان اداری تجاری مطهری

تهران -نیاوران

کرتین وال، سرامیک، لوور آلومنیومی

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

مجتمع تجاری دریای نور

تهران-کامرانیه

نمای اسپایدر، کرتین وال

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

مجتمع یاران شوش

تهران- شوش

کرتین وال

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

مرکز خرید ماتیا مال

تهران - میرداماد

سرامیک خشک - کرتین وال

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

ساختمان مرکزی بیمه رازی

تهران- چهارراه کودک

اسکای لایت

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

کرتین وال چیست؟

برای نصب شیشه در نمای ساختمان به طور کلی دو سیستم وجود دارد:

1- سیستم های خطی که در واقع شامل قاب هایی پیرامونی هستند و شیشه را نگه می دارند.

2-سیستم های نقطه ای که با نقاط اتصالی در لبه ها و سطح شیشه، آن را حفظ می کنند و به آن نمای اسپایدر می‌گویند.

نمای کرتین وال در دسته اول قرار می‌گیرد چرا که ساز و کار نگهداری شیشه در این نوع نمای شیشه‌ای به صورت خطی است.

برای اطلاعات بیشتر از نمای شیشه ای این ویدیو را مشاهده کنید.

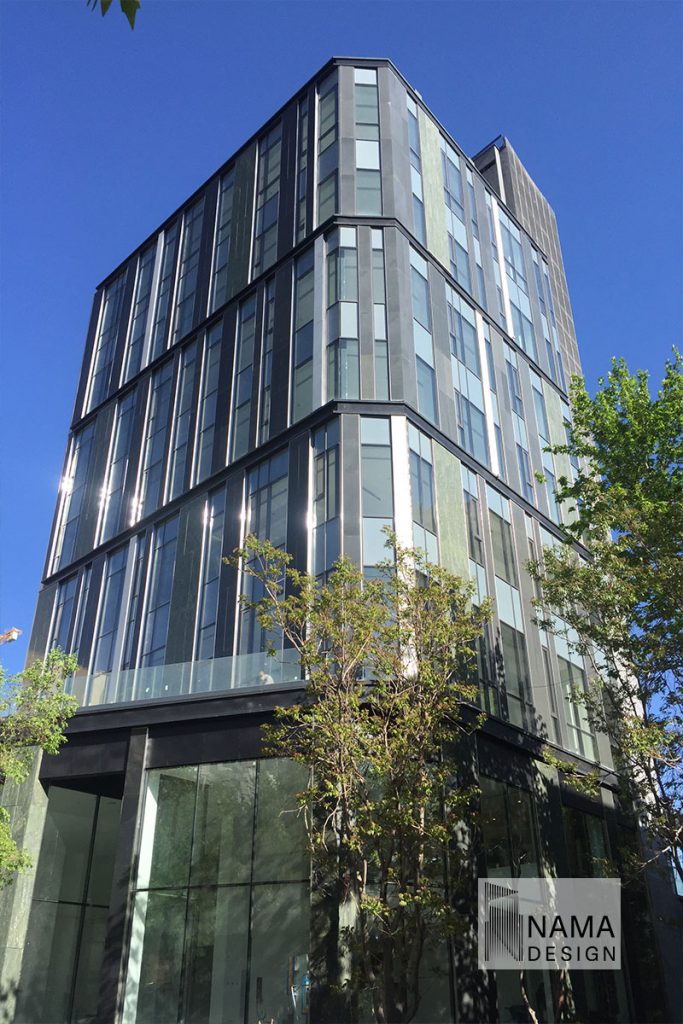

طراحی و اجرای کرتین وال در نیاوران
ساختمان اداری آرین - تهران، عمار یاسر - طراح : هادی تهرانی نمای کرتین وال (سیستم فیس کپ)

نمای کرتین وال؛ نوعی نمای مدرن است که در سال‌های اخیر به محبوبیت زیادی دست پیدا کرده است. استفاده از این نوع نمای شیشه‌ای در بانک‌ها، هتل‌ها، ساختمان‌های تجاری و اداری و خصوصا در برج‌ها دیده می‌شود.

در این مقاله قصد داریم به صورت کامل به بررسی نمای کرتین وال بپردازیم و هر نکته ای که اگر قصد اجرای نمای کرتین وال را دارید، به کار شما خواهد آمد را بررسی کنیم.

آشنایی با عوامل تاثیرگذار بر قیمت کرتین وال، بهترین تامین کنندگان متریال این نما و … مواردی است که هر کارفرمایی قبل اجرای کرتین وال باید از آن اطلاع داشته باشد.

ساختار نمای شیشه ای کرتین وال

نمای شیشه ای کرتین وال از چه اجزایی تشکیل شده است. در ادامه قصد داریم مهم ترین بخش‌های تشکیل دهنده نمای کرتین وال را بررسی کنیم. در صورتی کرتین وال به صورت یونیتایز و پیش ساخته در کارخانه آماده شده باشد، شاید آشنایی با ای اجزا خیلی کاربردی نباشد، اما اگر قرار با نمای کرتین وال استیک اجرا شود، آشنایی با این اجزا و نقش آن ها برای شما ضروری خواهد بود.



لامل کرتین وال

لامل

براکت کرتین وال

براکت

لقمه کرتین وال

لقمه اتصال ترنزم به مولیون

پانل شیشه ای کرتین وال

شیشه

لاستیک EPDM

لاستیک EPDM

لامل نمای کرتین وال

لامل ها پروفیل های آلومینیومی اکسترود شده ای هستند که به عنوان سازه نگهدارنده پانل های شیشه‌ای ایفای نقش می کنند. این پروفیل ها در دو نوع افقی و عمود که در ادامه به آن ها اشاره می‌کنیم، در نما به کارگرفته می‌شوند.

مولیون: به لامل های عمودی در سیستم کرتین وال، مولیون گفته می‌شود.
ترنزوم: به لامل های افقی در سیستم کرتین وال، ترنزوم گفته می‌شود.

کیفیت و قیمت اجرای نمای کرتین وال تا میزان زیادی به لامل ها و برندشون بستگی دارد. پیمانکار کرتین وال، باید لامل‌های کرتین وال را ازکارخانه‌های معتبری که به صورت استاندارد این پروفیل ها را می‌سازند، تهیه کند.

تنها راهی که می‌تونید مطمئن شید لامل بی‌کیفیت برای پروژه‌تون استفاده نمی‌کنند!

بهترین تامین کنندگان پروفیل در ایران

آکپا
آلوپن لوگو
تتا آلومینیوم
بندینی
LOGO white

در 3 دقیقه با بهترین و به صرفه‌ترین شیشه برای نمای کرتین وال آشنا شوید.

شیشه نمای کرتین وال

مهم‌ترین موارد در رابطه با شیشه کرتین وال، ابعاد و ضخامت آن است. ابعاد شیشه متناسب با مدول بندی سطح نمای کرتین وال هنگام طراحی و تهیه نقشه های کرتین وال مشخص می‌شود.

ابعاد استاندارد شیشه نسبت هایی بین 2×3 متر یا کوچکتر از آن است. شیشه های بزرگتر جانبو سایز نام دارند که استفاده از آن ها متناسب با ابعادشان می‌توانند هزینه های پروژه را بین 20 تا 140 درصد افزایش دهند. به همین علت است که  مهارت‌های طراح در طراحی مدول کرتین وال و رعایت ابعاد مناسب برای هر مدول اهمیت زیادی دارد و می‌تواند هزینه‌ها را کنترل کند.

شیشه لمینت
شیشه لمینت
  • پرس با طلق لمینت پـی وی بی
  • مقاومت بسیار زیاد
  • در صورت شکست، قطعات خرد شده در جای خود می مانند و سقوط نمی کنند.
شیشه سکوریت
شیشه سکوریت
  • حرارت دهی در کوره
  • 5 برابر مقاوم تر از شیشه معمولی
  • عدم برندگی هنگام شکست
    (تبدیل به قطعه های ریز و غیر برنده)
شیشه خام 1
شیشه خام
  • هنگام شکست مثل گیوتین عمل می‌کند.
  • بسیار برنده است.
  • بدلیل عدم مقاومت کافی،برای نما توصیه نمی شود.

بهترین تامین کنندگان شیشه در ایران

eng logo.8f24e52c
logo header
سپنتا لوگو
ونوس شیشه
logp persia

مهم‌ترین موارد در رابطه با شیشه کرتین وال، ابعاد و ضخامت آن است. ابعاد شیشه متناسب با مدول بندی سطح نمای کرتین وال هنگام طراحی و تهیه نقشه های کرتین وال مشخص می‌شود.

ابعاد استاندارد شیشه نسبت هایی بین 2×3 متر یا کوچکتر از آن است. شیشه های بزرگتر جانبو سایز نام دارند که استفاده از آن ها متناسب با ابعادشان می‌توانند هزینه های پروژه را بین 20 تا 140 درصد افزایش دهند. به همین علت است که  مهارت های طراح در طراحی مدول کرتین وال و رعایت ابعاد مناسب برای هر مدول اهمیت زیادی دارد و می‌تواند هزینه‌ها را کنترل کند.

مورد دیگری که در رابطه با پانلهای شیشه مطرح است، ضخامت شیشه است. هر چه ضخامت بیشتر باشد هزینه بالاتر است؛ معمولا برای کرتین وال از شیشه 6 یا 8 میل استفاده می‌شود، به این ترتیب که یک پانل شیشه ای دو جداره( دارای دو لایه شیشه و فضای خالی بین دولایه) است.

شیشه کرتین وال

براکت کرتین وال

براکت‌ها بست ها و قطعاتی فلزی و محکم هستند که برای اتصال لامل‌ها به زیرسازی استفاده می‌شوند و به دلیل وجود سوراخ های فیکس و لوبیایی قابلیت رگلاژ کردن لامل‌ها را ایجاد می کنند. این قطعات مانند یک کلیپس عمل کرده و از دو طرف لامل را نگه می‌دارند.

لقمه (تی کلیت)

پروفیل‌هایی آلومینیومی با سطح مقطعی خاص که پس از برش در ابعاد کوچک، جهت اتصال ترنزم به مولیون استفاده می‌شوند.‌

لاستیک های EPDM

در نمای کرتین وال، لاستیک‌های ای پی دی ام، برای درز بندی پانل‌های شیشه به کار می‌روند. در قسمت‌هایی که شیشه به پروفیل لامل می‌رسد و همینطور دماغه لامل و برخی قسمت‌های دیگر باید از لاستیک های EPDM و پلی آمید استفاده شود.

لاستیک های معمولی در بازار زیاد است و قیمت پایینی نیز دارند، اما از لحاظ عملکرد نسبت به لاستیک های EPDM ضعیف‌تر هستند و به هیچ وجه عایق حرارتی نیستند.

انواع کرتین وال

نمای شیشه ای کرتین وال بر اساس فاکتورهای متفاوتی تقسیم بندی می‌شود. اگر بخواهیم به بررسی انواع نمای کرتین وال بپردازیم باید ببینیم که کدام یک از این فاکتور ها مد نظر شماست. انواع نمای کرتین وال عبارتند از:

انواع نمای کرتین وال بر اساس مصالح:

  • کرتین وال آلومینیومی
  • کرتین وال فولادی یا چوبی (add on)
انواع نمای کرتین وال بر اساس روش ساخت:
  • کرتین وال سیستم استیک
  • کرتین وال سیستم یونیتایز

انواع نمای کرتین وال بر اساس ظاهر و نصب شیشه:

  • کرتین وال فریم دار
  • کرتین وال فریم لس
  • کرتین وال نیمه فریم لس
انواع نمای شیشه ای کرتین وال

کافه رستوران گرانو

گیلان - لاهیجان

سقف شیشه‌ای ثابت

برای اطلاعات بیشتر کلیک کنید
کلیک کنید

برای مثال؛ نمادیزاین در پروژه اجرای سقف شیشه ای ثابت در لاهیجان از سیستم کرتین وال سمی فریم استفاده کرده است که باعث هدایت بهتر آب باران نیز خواهد شد.

انواع نمای کرتین وال بر اساس ظاهر

انواع نمای کرتین وال بر اساس ظاهر به انواع زیر تقسیم می‌شوند:

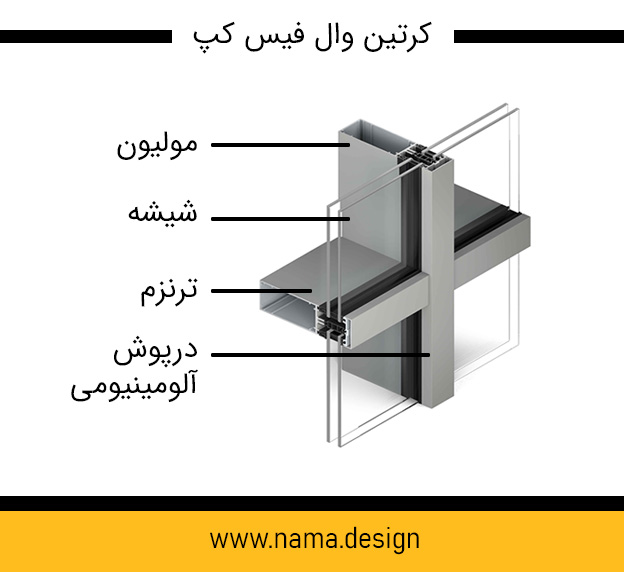

  1. نمای کرتین وال فیس کپ (Face cap):

    در این سیستم در محل مدول بندی از درپوش های آلومینیومی به نام فیس کپ استفاده می‌شود. در این نوع از نمای کرتین وال شیشه ها دارای قاب بندی و فریم بندی خواهند بود.

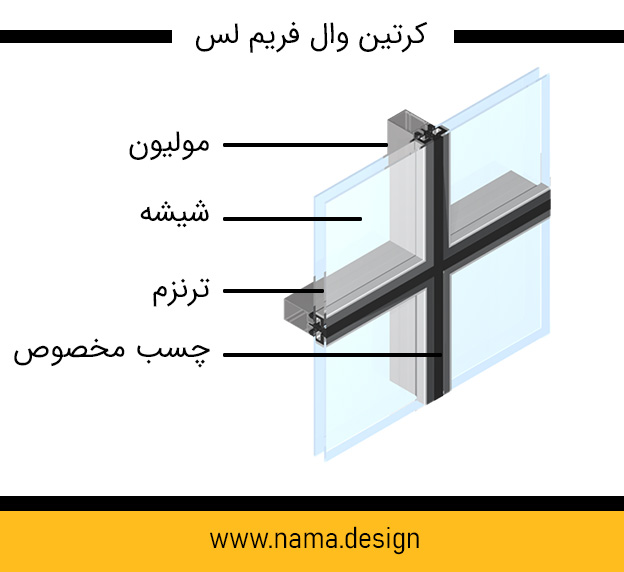

  2. نمای کرتین وال فریم لس (Frame less) :
    همانطور که از نام این نوع نمای کرتین وال معلوم است، این نوع نما فاقد هر گونه فریم است. فواصل بین پانل‌های شیشه در این سیستم به جای درپوش با استفاده از چسب پوشانده می‌شوند، بنابراین سطح نما یکدست‌تر خواهد بود. به این نوع کرتین وال، کرتین وال یوچنل نیز گفته می‌شود.
  3.  نمای کرتین وال سمی فریم (semi frame) :
    در این نوع درزها در یک جهت با استفاده از درپوش و در جهتی دیگر با استفاده از چسب پوشانده می‌شوند.

انواع نمای کرتین وال بر اساس مصالح

مصالحی که در ساخت لامل‌ها استفاده می‌شوند باید در عین کم وزن بودن دارای مقاومت و قدرت لازم برای نگه داشتن سیستم کرتین وال باشد همچنین باید به راحتی با سیستم‌های داخلی ساختمان اتصال همگام و مرتبط باشد.

پروفیل های آلومینومی یا لامل بسته به نوع اقلیم و سازه‌ی ساختمان متفاوت هستند، از جمله انواع کرتین وال بر اساس مصالح می‌توان به موارد زیر اشاره کرد.

  1. لامل‌های چوبی (Timber Curtain Wall)
  2. فولادی (Steel Curtain Wall)
  3. آلومینیومی (Aluminium Curtain Wall)

با این حال از جمله لامل‌های رایج در کرتین وال‌ها لامل‌های آلومینیومی است، چراکه استفاده از لامل‌های چوبی یا فولادی حاوی معایبی مانند وزن زیاد لامل‌ها و مشکلات خوردگی است و می‌تواند عمل عایق‌بندی را دچار مشکل کند، به همین دلیل این دو نوع از لامل‌ها خیلی زود از سیستم‌های نمای شیشه ای کرتین وال کنار رفتنه‌اند.

لامل چوبی کرتین وال
نمای کرتین وال با لامل چوبی
نمای کرتین وال یونیتایز
نمای کرتین وال یونیتایز- مونتاژ شده در کارخانه

انواع نمای شیشه ای کرتین وال بر اساس روش ساخت

نمای کرتین وال بر اساس شیوه ساخت به دو دسته یونیتایز و استیک تقسیم می‌شود، در رابطه با هر کدام از این سیستم ها به صورت جامع در مقاله دیگری به نام انواع نمای کرتین وال صحبت کرده ایم و برای دریافت اطلاعات بیشتر می‌توانید به مطالعه آن مقاله بپردازید.

اگر بخواهیم به صورت مختصر هر کدام از این سیستم ها را بررسی کنیم؛ باید بگوییم:

  • نمای کرتین وال یونیتایز:
نمای کرتین وال در این سیستم به صورت پیش ساخته در کارخانه تهیه شده و مونتاژ می‌شود و شیشه‌ها به صورت آماده در قاب‌های خود به محل پروژه آورده می‌شوند. پس از آن با کنارهم قرار گرفتن این قاب‌ها نمای کرتین وال اجرا می‌شود.
  • نمای کرتین وال استیک:
در این سیستم تمام پروفیل‌های افقی و عمودی، شیشه‌ها و .. به محل پروژه آورده می‌شود و به صورت جداگانه نصب و مونتاژ می‌شوند. در ابتدا پروفیل های عمودی و افقی اجرا شده و پس از ایجاد قاب بندی، پانل‌های شیشه داخل شبکه های ایجاد شده قرار می‌گیرند.
برای اطلاعات بیشتر در رابطه با نمای کرتین وال، تماس بگیرید.

برای محاسبه طراحی و اجرای نمای کرتین وال خود با شماره زیر تماس بگیرید.

هزینه نمای کرتین وال

قیمت نمای کرتین وال به عوامل مختلفی بستگی دارد که در مقاله هزینه نمای کرتین وال به صورت کامل آن ها را بررسی کردیم.

از مهم‌ترین عوامل تاثیر گذار بر قیمت نمای کرتین وال می‌توان به  کیفیت و برند لامل ها، نوع شیشه، ضخامت و ابعاد آن، هزینه حمل نقل متریال، هزینه طراحی، هزینه تیم اجرایی و … اشاره کرد.

برای اطلاعات بیشتر و دریافت مشاوره رایگان نمای کرتین وال می‌توانید از طریق راه‌های ارتباطی با مجموعه نمادیزاین در تماس باشید. کارشناسان ما با بررسی پروژه و متناسب با بودجه شما بهترین نوع نمای کرتین وال را به شما معرفی خواهند کرد و پیش فاکتوری از هزینه طراحی و اجرای نمای کرتین وال به شما ارائه خواهند کرد.

معایب کرتین وال چیست؟

نمای کرتین وال نمایی مدرن است که مزایای بسیار زیادی دارد. این نما در صنعت طراحی و اجرای نمای ساختمان‌ به دلیل همین مزایا از محبوبیت بسیار زیادی برخوردار شده است. برخی از مزایای نمای کرتین وال عبارتند از:

  • افزایش استفاده از نور طبیعی
  • کمتر شدن بار مرده
  • کاهش اتلاف انرژی
  • افزایش سرعت اجرا
  • عایق حرارتی
  • کاهش هزینه‌های نگهداری بعد از ساخت
  • مقاوم در برابر زلزله
  • جلوگیری از نفوذ آب
  • نصب راحت بازشوها
  • امکان استفاده در رنگ‌های مختلف
  • افزایش ارزش مالی ساختمان
  • امکان اجرا به صورت چند لایه (دوجداره، سه‌جداره)
  • زیبایی و جذابیت نمای
  • ساختمان در شب و روز

موارد گفته شده تنها برخی از مزایای نمای شیشه ای کرتین وال بود، اما لازم به ذکر است تنها در صورتی که طراحی و اجرای این نوع نما به بهترین شکل صورت بگیرد، می‌توان از این مزایا بهره‌مند شد.

تاریخچه کرتین وال
اولین استفاده از شیشه در کریستال پالاس در لندن- انگلستان

تاریخچه کرتین وال

اولین بنا با استفاده از پنل های شیشه و آهن ، در قرن 18 در بریتانیا اجرا شد. پس آن در بنای معروف کریستال پالاس که تقریبا همه آن را به عنوان اولین ساختمان شیشه ای جهان می‌شناسند.

اما اگر بخواهیم اولین ساختار کرتین وال در سراسر جهان را بررسی کنیم؛ باید به برلین در سال 1901 برویم. اولین ساختار مشابه به کرتین وال در برلین بود اما استفاده از لامل ها و چسب های آب بندی سیلیکونی و پرشر پلیت ها اولین بار در لوور هاس نیویورک دیده شد.

اما در آخر سال 1918 شاهد نمای کرتین وال مدرن به شکل امروزی در ساختمان هالید بودیم.



برای اطلاعات بیشتر در رابطه با نمای کرتین وال، تماس بگیرید.

برای محاسبه طراحی و اجرای نمای کرتین وال خود با شماره زیر تماس بگیرید.

جمع‌بندی

تا اینجا بیشتر با نمای کرتین وال و مزیت‌های اجرای آن آشنا شدیم، حال اشاره‌ای به کلیه مطالب گفته شده در این مقاله می‌کنیم.

  • نمای کرتین وال به نمای ساخته شده از پروفیل‌های آلومینیومی (لامل) و شیشه گفته می‌شود.
  • سیستم نمای شیشه‌ای کرتین وال نوعی از نما با ساختار نصب مکانیکی است که در عصر مدرنیته جایگاه ویژه‌ای را برای خود کسب کرده است.
  • از جمله لامل‌های پرکاربرد در نماهای کرتین وال می‌توان به لامل‌های آلومینیومی اشاره کرد.
  • نمای کرتین وال به سه نوع اصلی کرتین وال فیس کپ، کرتین وال فریم لس و کرتین وال یونیتایز تقسیم شده است.
  • از مهم‌ترین مزیت‌های نمای کرتین وال، استفاده از بیشترین نور طبیعی در فضاهای داخلی است.

پرسش و پاسخ‌های متداول در مورد کرتین وال

برآورد دقیق کرتین وال به مواردی مانند متراژ پروژه، ابعاد لامل‌ها، ساختار شیشه و ارتفاع ساختمان بستگی دارد.

برای استعلام دقیق پروژه، حتما باید این  اطلاعات را از طریق مشاور، طراح پروژه و یا طی قراردادی به نام خدمات مهندسی نما، از شرکت مجری نما بدست آورید.

برای گرفتن استعلام حدودی قیمت حتما فرم ذکر شده در ابتدای صفحه را پرکنید و نقشه اتوکد را ارسال کنید تا برآورد قیمت انجام شود.

بدلیل اینکه رقابت در زمینه اجرای نمای کرتین وال بالاست، برخی از شرکت‌ها با چشم بستن بر روی برخی از موارد مهم هزینه اجرای نمای کرتین وال را کاهش می‌دهند.

  • عدم استفاده از لامل‌های فابریک (استفاده از لامل‌های تبدیلی)
  • فرآوری شیشه در کارگاه های غیراستاندارد
  • عدم ارائه خدمات مهندسی

این موارد تنها برخی از راه‌هایی هستند که این شرکت‌ها برای کاهش هزینه استفاده می‌کنند که چه هنگام اجرا، چه پس آن مشکلات زیادی را به وجود خواهد آورد.

ساختار شیشه طی خدمات مهندسی بر اساس مقاومت مورد نیاز انتخاب می‌شود.

نمادیزاین فابریکاتور دو کارخانه معتبر تولید شیشه است و متناسب با محل پروژه شما نزدیک ترین کارخانه را برای ارسال متریال انتخاب می‌کند تا هزینه باربری نیز برای شما کاهش یابد.

از اینکه تا انتهای این مقاله همراه ما بودید از شما سپاسگزاریم، اگر در رابطه با نمای کرتین وال سوالی دارید که پاسخ آن را دریافت نکرده اید آن را در قسمت‌های دیدگاه‌های همین مقاله با ما به اشتراک بگذارید.
