پروژه تامین و نصب کرتین وال ویلای سهیلیه (کارفرما آقای دانیالی)

نمای کرتین وال

کرتین وال سیستمی مدرن از نمای شیشه‌ای ساختمان است که روش‌های اجرایی مختلفی دارد، اگر این روش‌های اجرایی و کلماتی مثل لامل، دیوار پرده‌ای، پروفیل آلومینیومی و … شما را گیج کرده یا اصلا اطلاعاتی در این حوزه ندارید و می خواهید به سطح آگاهی خوبی در این مورد برسید و از حدود قیمتی آن مطلع شوید، حتما این مقاله را تا پایان بخوانید.
کرتین وال به نمایی گفته می شود که تمام سطح آن از شیشه تشکیل شده است، از این رو نحوه‌ی اجرای آن جز مهم‌ترین زمینه‌های اطلاعاتی در رابطه با نمای کرتین وال است.
روش‌های اجرای نمای کرتین وال را تقریبا می توان ۹ نوع در نظر گرفت که هرکدام از این روش‌ها چالش‌های خود را داشته و باید توسط مجری یا نصاب حرفه‌ای کرتین وال و در قالب استاندارد‌های مهندسی به اجرا درآیند؛ آستانه دقت در اجرا و نصب کرتین وال تا جایی باید بالا باشد که از خطا‌های میلیمتری نیز جلوگیری شود زیرا یک میلیمتر خطا در اندازه گیری و نصب منجر به عدم تکمیل نمای کرتین وال در محصول نهایی می‌گردد و ضرر‌های مالی سنگینی در پی خواهد داشت.
اجرای نمای کرتین وال با هر نوع سیستم نصب می‌تواند مزایا و معایب خود را داشته باشد از این رو بهتر است پیش از طراحی نما و اجرای نمای کرتین وال برای ساختمان خود، حتما سنجش‌های لازم را در مورد سیستم‌های نصب انجام دهید.
پس شما هم اگر به دنبال نمای شیشه‌ای برای ساختمان‌تان هستید و می‌خواهید که با ویژگی‌های نمای شیشه‌ای کرتین وال، هزینه اجرای آن و روش های اجرای کرتین وال بیشتر آشنا شوید؛ تا انتهای صفحه همراه نمادیزاین باشید.همچنین برای دیدن انواع مختلف پروفیل کرتین وال و مطلع شدن از قیمت آنها می‌توانید به صفحه فروش کرتین وال وارد شوید.

نمای کرتین وال شیشه ای

انواع سیستم اجرای کرتین وال

نمای شیشه ای کرتین وال که در اصطلاح به آن دیوار پرده‌ای هم گفته می‌شود، یکی از انواع نمای ساختمان است که مصالح آن عمدتا شیشه و آلومینیوم هستند و گروه حرفه‌ای نمادیزاین متخصص در حیطه نماهای‌مدرن، بخصوص نمای شیشه ای می باشد و می‌تواند در طراحی و اجرای آن شما را همراهی کند.
نمای کرتین وال از به هم وصل شدن شیشه‌های مخصوص کرتین وال و پروفیل‌های آلومینیومی (لامل‌ها) به وجود آمده است، نحوه ی اتصال و دیتیل‌های اجرای نمای کرتین وال به ۹ روش امکان پذیر می‌باشد، که در زیر به آنها اشاره شده است.

  1. روش استیک
  2. روش فیس کپ
  3. روش فریم لس
  4. روش یوچنل
  5. روش استپ یونیت
  6. روش سمی فیس کپ
  7. روش یونیتایز
  8. اجرای کرتین وال با سیستم add-on
  9. اجرای کرتین وال تقویت شده با فولاد – رینفرس (اینسرت)

در ادامه به شرح هر یک از روش‌های اجرایی و مزایا و معایب آنها می‌پردازیم.

نمای کرتین وال
فهرست مطالبی که می‌خوانید:

کرتین وال، نمایی مدرن و جذاب!

نمای کرتین وال مانند نمای اسپایدر یک نوع نمای مدرن شیشه‌ای است که مصالح آن عمدتا از شیشه و آلومینیوم کرتین وال تشکیل شده‌اند.
از این نما برای اولین بار در قرن ۱۹ میلادی استفاده شد.
تا پیش از آن دیوارهای ساختمان، باید نقش تکیه‌گاه و باربر را برای کل وزن سازه ایفا می‌کردند به همین دلیل هیچ کس به فکر استفاده از نماهای شیشه‌ای نیفتاده بود.
اما با گذشت زمان و پیشرفت صنایع ساختمانی، مهندسان با استفاده از ستون‌های باربر داخلی، بار روی دوش دیوارهای نما را سبک کردند و این کار، معماران و طراحان ساختمان را به این فکر انداخت تا با خلاقیت و زیباسازی دیوارهای خارجی، نمای زیباتری به ساختمان ببخشند.
و این گونه بود که طراحان و مهندسان خوش ذوق به فکر استفاده از شیشه‌ها افتادند و نمای کرتین وال و نمای اسکای لایت و نمای فریم لس به وجود آمد.

کرتین وال فیس کپ

همه چیز در مورد هزینه‌ها و قیمت کرتین وال

نمای کرتین وال جزء نماهایی هست که علاقه ی هر طراح و کاربری را به خود جلب می‌کند و این فکر را در ذهن آنها می‌گذارد که با چه هزینه‌ای میتوان از آن در نماهای خود استفاده کنند، نمای کرتین وال دارای ویژگی های زیادی است که از مهمترین آن می‌توان به استفاده بیشتر از نور طبیعی، عایق حرارتی و صوتی فوق‌العاده‌ی آن نام برد.
در ابتدا این را باید ذکر کرد که هزینه ی نمای کرتین وال قیمتی متغیر دارد، که به عوامل مختلفی بستگی دارد. همچون:

  • نوع نمای کرتین وال
  • ارتفاع ساختمان
  • طرح نما
  • فواصل شبکه های لامل ها
  • اندازه ی دهانه ی سازه
  • متراژ استفاده شده از کرتین وال
  • برند شیشه
  • ابعاد شیشه
  • چند جداره بودن شیشه
  • جنس لامل ها
  • ابعاد لامل ها
  • نوع لامل ها (شکل سطح مقطع)
  • بیلت آلومینیوم مصرفی

سیستم اجرایی کرتین وال و نوع لامل‌های آلومینیومی مصرفی ارتباط مستقیم با میزان هزینه ی نمای کرتین وال دارد، همچنین هر چه ارتفاع ساختمان بیشتر باشد هزینه ی متریال و اجرا برای شما نیز بیشتر می‌شود.
بنابراین برای استفاده از نمای کرتین وال نیاز به توجه کردن به موارد بالا دارد.

عناصر تشکیل دهنده کرتین وال

نمای کرتین وال از ترکیب پنل­‌های شیشه‌­ای مات و شفاف با قاب‌های آلومینومی سبک تولید و اجرا می‌شوند.
اجزای اصلی تشکیل دهنده نمای کرتین وال عبارت اند از:
لامل (پروفیل آلومینیومی)
پانل شیشه ای
یراق آلات

لامل چیست؟

همان‌طور که گفتیم نمای کرتین وال از دو بخش اصلی تشکیل شده است: پروفیل‌های آلومینیومی و شیشه.
به پروفیل‌های آلومینیومی، لامل گفته می‌شود.

نمای کرتین وال از کنار هم قرار گرفتن این لامل‌ها و شیشه در فضای خالی بین آن‌ها، ساخته می‌شود.
نمای شیشه لامل به طور کلی دو نوع دارند: لامل‌های افقی (ترنسم) و لامل‌های عمودی (مولیون).
جالب است بدانید نمای کرتین وال با این که از آلومینیوم و شیشه تشکیل شده است،قابلیت خود ایستایی بالایی دارد و نیازی به سازه‌ی نگهدارنده‌ی دیگری برای ایستایی ندارد مگر آن که شرایط خاصی برای ساخت نما به کار گرفته شود که در این شرایط به وسیله‌ی سازه‌ی استیل تقویت می‌شود.

برای دریافت مشاوره رایگان تماس بگیرید!

انواع لامل برای اجرای نمای کرتین وال

لامل­‌ها انواع مختلفی دارند و لامل­‌های زیر از جمله لامل‌­های مناسب برای اجرای نمای کرتین وال هستند:

  • لامل آلومینیومی
  • لامل فولادی
  • لامل چوبی

انواع نمای کرتین وال

کرتین وال‌ها انواع مختلفی دارند که در واقع نحوه نصب آن هاست که این تنوع را ایجاد می کند.
کرتین وال‌ها به انواع زیر تقسیم می شوند :
۱- کرتین وال فیس کپ (facecap) که با روش استیک (Stick) نصب می‌گردد.
۲- کرتین وال فریم لس (frameless) که عموما با روش یو چنل (U channel) نصب می‌گردد.
۳- کرتین وال یونیتایز (unitized) که به صورت پیش ساخته نصب می‌گردد.
به بیان ساده تر می‌توان آن‌ها را به دسته های زیر نیز تقسیم کرد:

  1. کرتین وال فریم لس (بدون خطوط ظاهری نمایان)
  2. کرتین وال‌های فیس کپ (درپوش دار)

در ادامه قصد داریم که با جزییات اجرا و طراحی این نمای شیشه‌ای جذاب بیشتر آشنا شویم!

معایب کرتین وال

مجری کرتین وال

نمادیزاین مجری نمای کرتین وال و متخصص در این زمنیه است و می‌تواند افتخار همراهی شما در پروسه طراحی تا اجرا را داشته باشد.
برای اجرای نمای کرتین وال روش‌های کاربردی مختلفی وجود دارد: روش استیک، یوچنل و یونیتایز.
این که از کدام روش برای پیاده‌سازی کرتین وال استفاده شود، بستگی به استحکام سازه‌ای و خطوط نمایان نما دارد.
پیش از این که طراح شکل و فرم کرتین وال یا دیوار پرده‌ای را طراحی کند می‌بایست برداشت از ساختمان توسط مهندس نقشه بردار صورت گیرد تا کد‌های ارتفاعی لازم و ابعاد دهانه‌های سازه در اختیار طراح گذاشته شود تا طرحی دقیق و کاملا متناسب با سازه ایجاد گردد.
حال در این بخش از مقاله می‌خواهیم روش های اجرای نمای کرتین وال را با یکدیگر بررسی کنیم:

آیا می‌خواهید بدانید که برای اجرای نمای کرتین‌ وال خود چقدر باید هزینه کنید؟

کارشناسان نمادیزاین در خدمت شما هستند!

اجرای نمای کرتین وال با روش استیک (Stick)

سیستم استیک، به نوعی یک روش کارگاهی است.
در این روش، ابتدا اعضای عمودی و سپس اعضای افقی سازه نصب می‌شوند.
اتصال اعضا باید به صورت متناوب انجام بگیرد و همه چیز باید همسان و هم‌ردیف باشند.
اتصال نما به روش استیک، یکی از ارزان‌ترین متدهای پیاده‌سازی نمای کرتین وال است.
این روش از اجرای نمای کرتین وال مزایایی نیز دارد:

  • امکان اجرای فرم­‌های معماری متفاوت
  • امکان استفاده برای نماسازی سطوح بزرگ
  • امکان استفاده در سقف و نورگیر
    حال به شرح مرحله به مرحله این روش می‌پردازیم:

به منظور زیرسازی نمای کرتین وال در ابتدا پلیت‌ها را در فواصل مشخص مطابق با طرح به تیر بتونی می‌کوبند و سپس دستک‌ها را به این پلیت ها جوش می‌دهند.
(در صورتی که نوع سازه فلزی باشد به جای کوبیدن پلیت از جوش دادن دستک استفاده می‌شود.)

اجرای کرتین وال
bracket

در ادامه پروفیل‌هایی طولی را به دستک‌ها متصل کرده وسپس براکت‌های آلومینیومی یا گالوانیزه را به پروفیل قوطی نصب شده جوش می‌دهند.
بعد از نصب براکت‌ها اولین مرحله نصب کرتین وال که در واقع نصب لامل‌هاست آغاز می گردد.
مطابق با دیتیل ارائه شده، لامل‌های عمودی یا مولیون‌ها، با پیچ و مهره روی براکت‌ها نصب می‌شوند.

پس از نصب لامل‌های عمودی، نوبت متصل کردن لامل‌های افقی یا همان ترنسم‌ها می‌شود به این ترتیب که ابتدا لقمه‌هایی مطابق دیتیل به مولیون‌ها متصل شده و از طریق این لقمه‌ها ترنسم‌ها به مولیون‌ها وصل می‌گردند.

کرتین وال
نصب کرتین وال

مطابق با دیتیل اجرایی، لامل افقی با پیچ به لقمه که خود به مولیون وصل است متصل می‌شود.
حاصل اتصال لامل عمودی و افقی، تشکیل قابی است که صفحات شیشه ای درون آن قرار می‌گیرند.

مولیون
لامل

رایج‌ترین نحوه اجرای کرتین وال همین روش استیک است که در آن لامل‌های آلومینیومی به کارگاه انتقال پیدا کرده و طبق نقشه و براساس ابعاد و اندازه‌ها بریده می‌شوند و مطابق توضیحات ارائه شده به زیر سازی اتصال  می یابند.
پس از تکمیل مولیون و ترنسم‌ها، صفحات شیشه ای در قاب‌های ایجاد شده قرار گرفته و برای جلوگیری از تماس مستقیم شیشه با پروفیل آلومینیومی از لاستیک استفاده می‌شود.
مرحله بعدی پیچ کردن پرشر پلیت (یک پروفیل نسبتا ساده) به دماغه لامل‌ها، برای فیکس شدن شیشه‌ها در پروفیل‌های آلومینیومی است.‌
در آخرین مرحله با فیس کپ (facecap) یا در پوش روی پرشرپلیت پوشانده می‌شود و به این ترتیب نصب کرتین وال فیس کپ تکمیل می‌گردد.



کرتین وال فیس کپ

اجرای کرتین وال در کنج‌ها چگونه است؟

در کنج‌هایی که دو پوسته کرتین وال به هم می رسند، برای ایجاد اتصال و نصب صحیح صفحات از پروفیل‌های آلومینیومی خاص یا همان لقمه‌ها استفاده می‌شود که بخشی از دیتیل‌های اجرایی آن را در زیر مشاهده می‌کنیم.

corner detail
لامل کنج

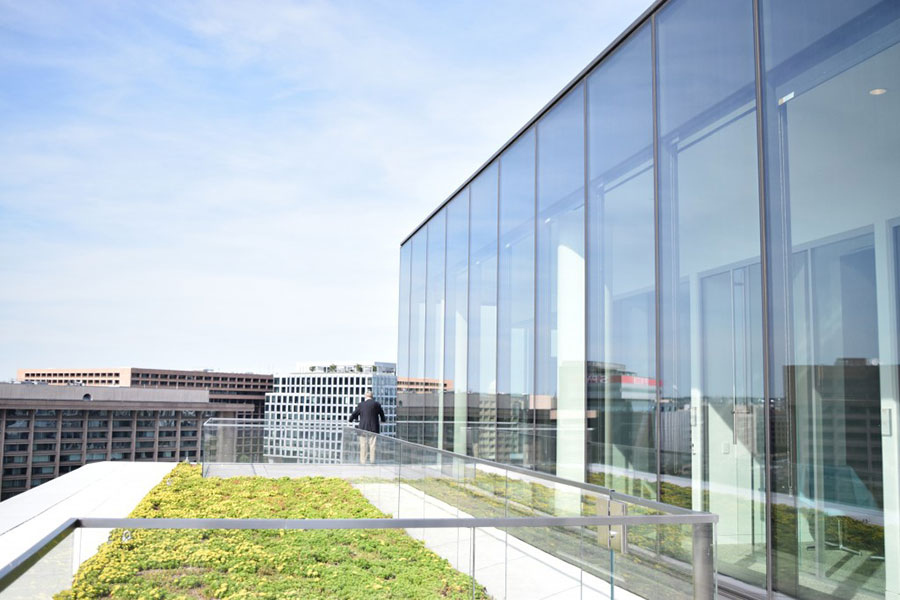

نمای کرتین وال فیس کپ

منظور از فیس کپ، درپوش‌هایی هستند که در نهایت روی قاب شیشه‌ها قرار می‌گیرند.
در این نما در واقع قاب‌های دور شیشه‌ها مشخص و برجسته هستند که برای داشتن طرح‌های متفاوت می‌توان از درپوش‌هایی با مقطع‌های متفاوت و رنگ‌های متنوع استفاده کرد.
کرتین وال فیس کپ را به روش استیک نصب می‌کنند.
روش فیس کپ را بیشتر از روی خطوطی که روی نما بجا می‌گذارد می‌شناسند.
در این روش زیر سازی، همانند روش استیک انجام می‌شود، که اگر به صورت خلاصه به این صورت است که بعد از نصب پلیت‌ها به تیر‌ها و جوش دادن پلیت‌ها به دستک‌ها، پروفیل‌های طولی را به دستک‌ها متصل کرده و در ادامه براکت‌های آلومینیومی را به پروفیل‌های قوطی جوش می‌دهند.
بعد از زیرسازی نوبت به لامل‌های عمودی (مولیون) و لامل‌های افقی (ترنسم) می‌رسد که با اتصال این دو به هم قاب‌ها به وجود می‌آیند، برای جلوگیری از برخورد مستقیم لامل‌ها با شیشه از لاستیک EPDM استفاده می‌کنند، که این نوع از لاستیک‌ها در اجرای کرتین وال فیس کپ بسیار رایج است، چرا که عایق حرارتی مناسبی به شمار می آید.
در ادامه با اتصال پرشر پلیت‌ها به دماغه ی لامل‌ها، به مرحله ی آخر یعنی نصب فیس کپ می‌رسیم.
فیس کپ مانند یک در پوش در سطح نهایی روی نما قرار می‌گیرد، که اشکال متفاوتی نیز دارند؛ چند نمونه از فیس کپ (درپوش) های پرکاربرد در نمای ساختمان به شرح زیر است:

  • گرد
  • مستطیل
  • دوکی
  • و …


از جمله مزایای نمای فیس کپ:

  • سرعت اجرای بالا
  • کاهش هزینه در پروژه های بزرگ
  • امکان اجرای بازشو
  • تنوع در نوع و رنگ های فیس کپ
  • عایق صوتی بهینه
  • حداقل اتلاف انرژی
  • جلوگیری از نفوذ باران
  • امکان استفاده از از سایز های بزرگ شیشه
سیستم اجرای فریم لس کرتین وال

نمای کرتین وال فریم لس

نمای کرتین وال فریم لس نمایی است که پروفیل‌های آلومینیومی در ظاهر نما مشخص نیستند و همین موضوع باعث جذابیت و زیبایی بیشتر آن نسبت به نمای فیس کپ است.
یکی از نماهای رایج در نماهای شیشه ای نمای کرتین وال فریم لس است، چرا که از خیلی وجهات مانند زیبایی، اجرای سریع، عایق بندی و بار مرده نما در بهینه ترین حالت قرار دارد.
در این روش بعد از نصب مولیون ها و ترنسم ها محل قرار گیری شیشه ها به وجود می آید، در این نوع از نماهای کرتین وال بیشتر از شیشه های دو جداره استفاده می شود به این صورت که در قطر شیشه ی داخلی به نسبت قطر شیشه خارجی بیشتر است.
در این روش به دلیل عدم وجود فیس کپ‌ها نمای خارجی به صورت یکنواخت دیده می‌شود و باعث به وجود آمدن نمای زیبا برای ساختمان می‌شود.
در مرحله ی پایانی اجرای نمای کرتین وال فریم لس، متفاوت با اجرای فیس کپ دیگر نیاز به پرشر پلیت و فیس کپ (درپوش) نیست و متفاوت با آن اجرا می‌شود که آن بستگی به روش اجرایی فریم لس دارد ولی در هر دو روش به این صورت که در فضای خالی بین جداره های شیشه‌ای از چسب‌های سیلیکونی استفاده می‌شود.
روش اجرای فریم لس به دو روش متفاوت صورت می‌گیرد:

  • روش یو چنل
  • روش استپ یونیت



از جمله مزایای استفاده از روش فریم لس:

  • نمای یکنواخت و زیبای شیشه‌ای
  • امکان اجرای بازشو
  • تعویض آسان پنل‌های شیشه‌ای
  • عدم انتقال ارتعاشات زلزله به نما

اگر به نمای فریم لس دقت کنید می‌بینید که در نمای خارجی، شیشه‌ها هیچ‌گونه نگهدارنده‌ای ندارند و به همین علت، تا حد امکان به هم نزدیک می‌شوند و سپس عملیات نصب انجام می‌شود.

برای دریافت مشاوره رایگان تماس بگیرید!

اجرای کرتین وال به روش U-channel

 سیستم یو چنل روشی به صرفه و نسبتا ساده است و کرتین وال فریم لس نیز با این روش نصب می گردد.
بهتر است در ساختمان‌هایی با ارتفاع زیاد از اجرای نمای کرتین وال با روش یو چنل خودداری شود.
همچنین توصیه شده ابعاد و اندازه مدول صفحات در این روش با ارتفاعی کمتر در نظر گرفته گردد.

کرتین وال فریم لس

همانطور که در تصویر مشاهده می‌کنید در این روش پس از نصب لامل‌ها دیگر خبری از فیس کپ نیست و فاصله بین صفحات شیشه‌ای با نوار سیلیکونی پر می‌شود.
در این سیستم اجرایی اسپیسر‌های شیشه به شکل یو U  هستند تا به صورت پازلی توسط لقمه‌هایی مخصوص روی لامل‌ها جای گیرند.

u channel detail 2

نحوه تولید شیشه‌های نمای کرتین وال فریم لس – یوچنل بدین صورت است که به جای اسپیسر‌های معمولی که در شیشه‌های دوجداره عادی از آنها استفاده می‌شود ، در سیستم نمای کرتین وال فریم لس – یوچنلی از اسپیسر یوچنل ( به صورت گسسته و یا پیوسته ) بهره‌گیری شده و به جای چسب‌های پلی‌سولفاید ، از چسب‌های مخصوص سیلیکونی با قابلیت چسبندگی بالا و قدرت کشسانی مناسب جهت دوجداره سازی شیشه ها استفاده می‌گردد .
پس از پایان روند آماده سازی شیشه‌های یوچنل ، شیشه‌ها در داخل قاب‌های تعبیه شده در سطح نما به وسیله قطعه تی شکل آلومینیومی و پیچ متصل می‌گردد . در پایان این نکته قابل تامل است که مهمترین موضوع در استفاده از سیستم نمای کرتین وال فریم لس – یوچنلی استفاده از چسب ۲ جداره سازی با کیفیت بالا می باشد.



نمای کرتین وال به دلیل جذابیت بالایی که دارد امروزه در بسیاری از ساختمان‌های مدرن و اداری مورد استفاده قرار می‌گیرد، البته نباید از زیبایی این نما بر روی ساختمان‌های بلند مرتبه مانند پاساژها و مجتمع های تجاری غافل شد.

نمادیزاین

روش استپ یونیت (دو کاسته)

نصب سازه اصلی آن همانند سیستم نمای کرتین وال فریم لس – یوچنل است . در سیستم نمای کرتین وال فریم لس – استپ یونیت ، پس از آماده سازی سازه اصلی ، قاب آلومینیومی دیگری در کارگاه تولید شده و شیشه‌ها که به صورت استپ یونیت تولید شده‌اند ، بر روی قاب جدید توسط چسب‌های سیلیکونی خاص چسبانده می‌شوند پس از آماده سازی قاب جدید ، این قاب با اتصال پیچ یا پرچ در داخل قاب تعبیه شده در نمای کرتین وال موجود بر روی نما نصب می‌شود.
همان‌طور که بالاتر نیز اشاره کردیم، در سیستم‌ استپ یونیت از کاست استفاده می‌شود و به همین دلیل هزینه بیشتری نسبت به سیستم‌های یو چنل خواهند داشت، زیرا از مقدار آلومینیوم بیشتری در سازه استفاده شده است.
کاست‌ها در واقع خود از پروفیل‌های قوطی شکل آلومینیومی هستند که بر روی لامل‌ها متصل شده و نقش عایق را بیشتر اجرایی می‌کنند، چرا که خود این قوطی‌ها از جنس ترمال بریک (عایق حراراتی) هستند.

سیستم استپ یونیت

در این سیستم‌ها، پر کننده‌ها که همان شیشه‌ها هستند، درون کاست‌ها قرار می‌گیرند و فیکس می‌شوند. در همین مرحله یعنی قبل از نصب بر روی سازه اصلی، شیشه‌ها توسط لاستیک‌های EPDM و چسب‌های مخصوص عایق می‌شوند و در نهایت آماده نصب بر روی سازه اصلی ساختمان هستند.
سیستم‌های کرتین وال استپ یونیت به علت وجود کاست‌ها، استحکام بالایی دارند. قطعات اولیه کار، در کارخانه‌ها تولید شده و به صورت قطعات آماده برای نصب، تهیه می‌گردند؛ همین امر باعث افزایش سرعت ساخت این سیستم‌ها می‌شود. در این سیستم‌ها امکان اضافه کردن یک بازشوی مخفی وجود دارد که در صورت تمایل می‌توانید از آن‌ها استفاده کنید.

تفاوت نمای کرتین وال و فریم لس

دانستن تفاوت‌های بین فیس کپ و فریم لس به شما کمک می‌کند تا راحت‌تر ساختار مورد نیاز خود را برای ساختن نما انتخاب کنید:

  1. اگر عجله دارید و برایتان زمان اجرای نما اهمیت زیادی دارد؛ پیشنهاد ما این است که از سیستم فیس کپ استفاده کنید! زیرا زمان اجرایی کردن آن توسط یک نصاب ماهر، دو برابر نمای فریم لس است.
  2. در نمای فیس کپ می‌توانید بازکننده‌ی پنجره را رو به داخل یا خارج طراحی کنید. یعنی در نمای فیس کپ هم می‌توانید پنجره‌هایتان را به داخل ساختمان باز کنید هم به خارج از ساختمان.
  3. در نمای فریم لس، شیشه‌ها باید از قبل در کارخانه قاب گرفته شوند و آماده به محل نصب منتقل شوند اما در نمای فیس کپ احتیاجی به انجام این کار نیست.

کرتین وال سمی فیس کپ

نمای کرتین وال نیم فیس کپ یا نیم کپ زیر شاخه دیگری از نمای کرتین وال است . در سیستم نمای کرتین وال نیم فیس کپ ، پروفیل‌های آلومینیومی عمودی به صورت مفصلی و با پیچ و مهره و برکت و نبشی فلزی به سازه اصلی ساختمان نصب شده و با اتصال پروفیل‌های افقی به پروفیل‌های عمودی ، شبکه آلومینیومی اصلی نمای کرتین وال تشکیل می‌شود.
پس از نصب موقت شیشه‌ها در محل خود ، در قسمت عمودی و یا افقی ژوئن‌های موجود از پروفیل آلومینیومی نگهدارنده شیشه جهت اتصال دائم شیشه‌ها در قاب‌های نمای کرتین وال استفاده می‌شود و در قسمت دیگر از چسب‌های با خاصیت ارتجاعی و مقاوم در مقابل اشعه یو وی خورشید بهره گرفته می‌شود .
همانند نمای شیشه ای کرتین وال فیس کپ می‌باشد با این تفاوت که در مراحل اجرای نمای کرتین وال نیم فیس کپ ، قسمت پروفیل های عمودی و افقی ( عمدتا افقی ) به جای نگهدارنده و درپوش از چسب‌های با قابلیت انبساط بالا و مقاوم در برابر اشعه خورشید استفاده می‌گردد.

کرتین وال سمی فریم لس یا نیم فیس کپ

کرتین وال یونیتاز (unitized)

نمای یونیتایز یک نمای کرتین وال یکپارچه است که پانل‌های نصبی در این روش در کارخانه آماده شده طوری که شیشه‌ها نیز در درون قاب‌ها قرار گرفته و فقط برای نصب و اجرا به کارگاه ساختمانی انتقال می‌یابند.
با این که این سبک اجرا بیشترین استحکام و امنیت و همین طور سرعتی بالا در اجرا را دارد و گزینه ی مناسبی برای ساختمان‌های بلند می‌باشد اما انتخاب آن به صرفه نیست و هزینه‌های گزافی در پی خواهد داشت.

unitized
برای دریافت مشاوره رایگان تماس بگیرید!
add on SYSTEM

اجرای کرتین وال با سیستم Add-on

در این روش دیگر خبری از لامل نیست و فقط از دماغه‌ی لامل استفاده می‌شود، به این صورت که پلیت‌ها را در فاصله‌های مشخص شده به تیر های بتنی می کوبند و بعد از آن دستک‌ها را به این پلیت‌ها جوش می‌دهند.
در ادامه پروفیل‌هایی طولی فلزی را به دستک‌ها متصل کرده وسپس براکت‌های آلومینیومی یا گالوانیزه را توسط نبشی به پروفیل قوطی نصب شده جوش می‌دهند، همانطور که متوجه شدید تا اینجای کار مانند تمام روش‌های کرتین وال جلو رفتیم.
حال بر روی این پروفایل‌های قوطی فلزی دماغه‌ی آلومینیومی گذاشته می‌شود.
از جمله مزایای روش add on می‌توان به هزینه پایین اجرای  آن اشاره کرد، چرا که میزان مصرف آلومینیوم به حداقل خود می‌رسد.

اجرای کرتین وال تقویت شده با فولاد (اینزرت)

در این روش برای استحکام بخشیدن به سازه‌ی نما در ساختمان‌های مرتفع بجای اینکه از لامل‌های قطور استفاده کنیم، می‌توانیم قطر لامل را کمتر کرده و در عین حال داخل این لامل‌ها را با قوطی‌های آهنی (تیر آهن، ناودانی، قوطی‌های کوچکتر) تقویت کنیم و به آن استحکام بیشتری ببخشیم.
این نوع سیستم اجرایی استحکام و ممان بیشتری در مقابل بارهای وارد شده بر سازه‌ی ساختمان دارد، از این نوع نمای کرتین وال بیشتر در زمان‌هایی استفاده می‌شود که پروفیل‌های آلومینیومی نتوانند به تنهایی بارهای وارده را دفع کنند، در این روش می‌توان از شیشه‌هایی با اندازه‌های بزرگتر استفاده کرد.
از جمله مزایای روش اینزرت :

  • مقاومت بالا
  • اجرای نماهایی با اشکال هندسی متفاوت
  • استفاده از شیشه‌هایی با اندازه‌های بسیار بزرگ
کرتین وال تقویت شده با فولاد

ویژگی‌های نمای کرتین وال

نمای کرتین وال نمای منحصر به فرد و خاصی است که هر معماری، ریسک استفاده از این نما را برای ساختمان‌هایش نمی‌پذیرد.
اما کرتین‌وال ویژگی‌های منحصر به فردی دارد که آن را نسبت به نماهای رقیب خود برتر می‌کند و یک سر و گردن از آن‌ها بالاتر قرار می‌دهد.
این خصوصیات عبارت‌اند از:

  •       امکان استفاده از شیشه‌های دو جداره و سه جداره
  •       عایق صوتی، حرارتی و رطوبتی
  •       بهینه‌سازی دمای محیط و نور
  •       کاهش مصرف برق
  •       سهولت در نصب
  •       مقاومت در برابر عوامل محیطی مانند زلزله و…
  •       تنوع عالی در رنگ
  •       امکان استفاده از مقاطع و ابعاد متنوع با توجه به نیاز پروژه
آیا می‌خواهید بدانید که برای اجرای نمای کرتین‌وال خود چقدر باید هزینه کنید؟

کارشناسان نمادیزاین در خدمت شما هستند!

چرا استفاده از نمای کرتین وال در ساخت و ساز جهانی محبوبیت پیدا کرده است؟

استفاده از نمای کرتین وال به دو علت زیر در سراسر جهان مورد توجه مهندسان زیادی قرار گرفته است و چند سالی است که در ایران هم مورد استقبال قرار گرفته است.
سعادت آباد یکی از مناطق تهران است که به شدت از نمای کرتین وال استقبال کرد و ساختمان‌های زیادی هم در این منطقه با نمای کرتین وال ساخته شد.

  1. نمای کرتین وال امکان ورود نور طبیعی خورشید به ساختمان را فراهم می‌کند:

امرزه یکی از مهم‌ترین مسائل برای خرید یک ملک برای خریداران این است که حتما نورگیر خوبی داشته باشد و نور خورشید بتواند به راحتی به آن وارد شود.
نمای کرتین وال تماما شیشه‌ایست و نور خورشید می‌تواند به راحتی از آن عبور کرده و تمامی ساختمان را در بربگیرد.

  1. فراهم کردن ویویی فوق‌العاده از منظره‌ی بیرون

فکر نکنم نیازی به توضیح داشته باشد که همه‌ی ما به دنبال این هستیم که بتوانیم تمام شهر را از پنجره‌ی خانه‌مان ببینیم.
یکی از دلایلی که کرتین وال این همه مورد استقبال خریداران قرار می‌گیرد همین قضیه است.

کرتین وال یونیتایزد

مزایای نمای کرتین وال

نمای کرتین وال به دلیل استفاده از مصالح سبک، وزن سازه را کاهش می‌دهد و یک گزینه‌ی ایمن و مقرون به صرفه برای ساخت نمای ساختمان است.
از طرف دیگر به دلیل عایق بودن و ورود نور طبیعی خورشید به ساختمان، در هزینه‌های انرژی نیز صرفه‌جویی می‌کند و به نوعی یک سرمایه‌گذاری بلند مدت برای ساختمان است.
نمای کرتین وال خاصیت تطبیق‌پذیری بسیار بالایی دارد و گزینه‌ی بسیار مناسبی برای طراحی خانه‌های مدرن است.
نمای کرتین وال مزایای زیادی دارد، که این مزایا می‌تواند به شما در انتخاب این نمای شیشه‌ای کمک زیادی کند، از جمله مزایای مهم در اجرای نمای کرتین وال می‌توانیم به موارد زیر اشاره کرد:



  • استفاده‌ی بهینه از نور خارجی
  • نمایی یکنواخت از شیشه
  • پنهان کردن اتصالات استفاده شدن در اجرا
  • کاهش اتلاف انرژی
  • امکان استفاده از متراژهای بالا شیشه
  • کمترین اثرگذاری زلزله

معایب نمای کرتین وال

این نما در کنار زیبایی و مزایا خود معایبی نیز دارد.
یکی از معایب اجرای نمای کرتین وال هزینه بیشتر نصب آن به نسبت دیگر نماهاست.
نمای کرتین وال را در شرایط نامساعد جوی نمیتوان اجرا کرد و همین گزینه باعث ایجاد تاخیر در زمان اجرای آن شده و از معایب آن به شمار می‌رود.
استفاده از نمای کرتین وال معایبی نیز دارد این در صورتی است که تعداد معایب و ارزش معایب کرتین وال به نسبت مزایای آن ناچیز است.

  • هزینه ی ساخت بالا به نسبت نماهای معمولی
  • افزایش زمان ساخت به نسبت نماهای معمولی
  • هزینه ی نگهداری بالا بعد از ساخت
نصب کرتین وال

کاربردهای نمای کرتین وال

کاربرد نمای کرتین وال در نماسازی ساختمان‌های بزرگ و چند طبقه‌­، نمای پاساژ و نمای برج‌هایی است که اکثرا کاربری اداری و یا فرهنگی و تجاری دارند.
هم‌چنین امروزه شما برای نمای ویلا، نمای خانه دوبلکس، نمای گالری و نمای کلینیک زیبایی‌تان از کرتین‌وال استفاده کنید.

ایمنی اجرای نمای کرتین وال چگونه است؟

قبل از هر چیزی باید این ذکر شود که برای اینکه نمای کرتین وال طراحی و اجرا شود، باید برداشت از ساختمان توسط مهندس نقشه بردار صورت گیرد تا کد های ارتفاعی لازم و ابعاد دهانه های سازه در اختیار طراح گذاشته شود تا طرحی دقیق و کاملا متناسب با سازه ایجاد گردد.
چرا که این نما جز نماهای مهندسی است و هر شرکت مهندسی توانایی اجرای آن را ندارد، در این نما باید جزئیات اجرایی با ظرافت بسیاری به بدنه ی نما متصل شوند و تمام اعداد و ارقام باید دقیق باشند.
نمای کرتین وال به اندازه ای نیازمند دقت در اجرا است که خطای یک یا دو میلی متری در نصب لامل ها و دیگر اجزای سیستم کرتین وال منجر به ناقص ماندن پروژه و جا نرفتن پانل های شیشه ای در جای خود می شود.
در شیشه های استفاده شده در نمای کرتین وال از شیشه های دوجداره و سه جداره ایمنی (سکوریت) استفاده می شود که عمل کرد این شیشه ها به این صورت است که در صورت شکستگی خورد نمی شوند و در جای خود باقی می ماند ولی در داخل شیشه ریشه هایی شکستگی به مانند تارهای عنکبوت نمایان می شود.

احکام سلبی (الزامات)

  • عدم استفاده از نماهای تمام شیشه ای یا تمام فلزی
  • عدم استفاده از رنگ­‌های نامتعارف و ناهمگون در نمای ساختمان
  • پرهیز از بکارگیری مصالح متعدد در نمای ساختمان (حداکثر ۴ نوع)
  • عدم استفاده از فرم‌­های نامتعارف و نامأنوس (نظیر کشتی، مجسمه ، میوه ها و …) در طراحی و احداث بناها
  • پرهیز از به کارگیری مصالح برنده یا شکننده از قبیل فلز در طبقات همکف و اول، در محدوده‌ای که در تماس فیزیکی با انسان قرار می گیرد.
  • ممنوعیت طراحی و اجرای هرگونه تجهیزات تأسیساتی به طور نمایان در نمای اصلی، جانبی و جداره‌­های شهری
  • عدم درج هرگونه نوشته بر روی نمای ساختمان مازاد بر آنچه که در نقشه نمای مصوب مجاز بوده است
  • عدم استفاده از علائم و نمادهایی که اشاعه دهنده تفکرات ضد دینی و ضد فرهنگی باشد
  • ممنوعیت ایجاد هرگونه اختلاف سطح (لبه، پله، سکو و …) درسطح پایین نما (در خط زمین)
  • ممنوعیت ایجاد هر گونه پیش آمدگی فضای ورودی در معبر عمومی
  • پیش آمدگی عناصری همچون؛ لبه پنجره ها، قرنیز و قاب­سازی­های مجاز در فضای معبر عمومی، بیش از ۱۰ سانتیمتر نباشد
  • عدم استفاده از بازشوهای با اشکال هندسی متفاوت و نامأنوس در نما

احکام ایجابی (اقدامات)

  • ضرورت استفاده از مصالح بادوام و مانا و مقاوم در مقابل فرسایش و آلوده شدن در نما در همجواری با محورها، معابر و یا ساختمان های خاص (از قبیل سنگ های مقاوم)
  • ضرورت هماهنگی رنگ غالب نما با رنگ ابنیه همجوار (در صورت برخورداری از کیفیت مناسب)
  • پوشاندن درز انقطاع بین دو ساختمان، با مصالح متناسب با نما
  • ضرورت طراحی، اجرا و نصب کلیه عناصر مربوط به تأسیسات ساختمان اعم از مکانیکی، الکتریکی و نظایر آن در مکان­هایی که درمعرض دید از معابر عمومی قرار نگیرند
  • ضرورت طراحی محل تابلو در طراحی نمای ساختمان ها
  • ضرورت طراحی فضای ورودی ساختمان، به صورت خوانا و متناسب با سایر ارکان و اجزاء نما
  • ضرورت پیش بینی تدابیری همچون قرنیز برای کف پنجره ها، به نحوی که از لغزش آب بر روی نما و ایجاد لکه جلوگیری شود.

توصیه‌­ها

  • پرهیز از به کارگیری رنگ های متعدد در سطح غالب نما
  • استفاده از مصالح قابل شستشو در طبقه همکف، به منظور حفظ و زیبایی نما
  • توصیه می گردد از مصالح آجر، سیمان، سنگ و یا ترکیبی از این مصالح در سطح نمای ساختمان ها استفاده شود
  • در صورت استفاده از آجر در سطح نمای ابنیه از جنس آجر بندکشی شده و و در صورت استفاده از سیمان به صورت آب ساب یا شسته با آبچکان مناسب باشد
  • بهره گیری از مصالح بوم آور و مقاوم
  • بهره گیری از ارزش های معماری ایرانی – اسلامی در طراحی نما و اجزای آن
  • هماهنگی طرح و ارم نما با طرح ابنیه همجوار (در صورت برخورداری از کیفیت مناسب)
  • استفاده از جاگلی نمای سبز و … در لبه بالکن ها و یا در مجاورت پنجره ها، به منظور تامین مطلوبیت بصری در معابر مشروط به رعایت اصول ایمنی و بهداشتی
  • هماهنگی شکل تابلوها در نمای کلیه ساختمان ها (خطوط زیرین و فوقانی تابلوها) با تابلوهای واحدهای همجوار
  • به منظور استتار کامل تأسیسات و تجهیزات، چنانچه امکان انتقال عناصر تأسیساتی و تجهیزاتی به بخش های غیرقابل رویت میسر نباشد، طرح پوشش هماهنگ با نمای اصلی ارائه گردد
معایب کرتین وال

جمع‌بندی

در این مقاله تلاش کردیم تا هر آنچه را که لازم دارید تا درباره‌ی نمای کرتین وال بدانید به شما آموزش دهیم تا بتوانید با چشم باز و خیال راحت این نما را برای ساختمانتان انتخاب کنید.
باز هم به موضوع اشاره می‌کنیم که یکی از موارد تاثیر گذار در قیمت و کیفیت نمای کرتین وال، سیستم اجرای آن است که با آگاهی و شناخت سیستم های اجرایی کرتین وال و مزایا و معایب هرکدام، کارفرمایان می‌توانند بهترین انتخاب را داشته باشند.
حال شما کاملا متوجه حساسیت‌های اجرایی نمای کرتین وال هستید و می‌‌توانید با دیدن نمونه کارهای یک اکیپ اجرایی تا حدودی کیفیت اجرا را تشخیص دهید. برای اطلاعات بیشتر در خصوص این نما میتوانید به وبسایت sciencedirect نیز مراجعه کنید که مقاله مفصلی در خصوص کرتین وال در آن وجود دارد.

پرسش و پاسخ‌های متداول طراحی نمای کرتین وال

هزینه طراحی نمای ساختمان به عوامل مختلفی مانند: ارتفاع ساختمان، مساحت مورد نظر نماسازی، نوع متریال مورد نظر شما و … بستگی دارد
هزینه نصب و اجرای کرتین وال به نوع سیستم اجرا، ارتفاع، دیتیل اجرایی و متریال های مصرفی و همینطور عوامل مختلف دیگر بستگی دارد و امکان تخمین قیمت به سادگی وجود ندارد.
برای دریافت پیش فاکتور اپتیمایز ویژه پروژه خود با ما تماس بگیرید.
😉

با توجه به نوع کرتین وال و نحوه اجرای آن امکان ایجاد بازشو نیز در کرتین وال ها وجود دارد.

آب بندی کرتین وال با انواعی از لاستیک های آب بندی و در مواقعی با استفاده از چسب انجام می شود.

در صورت اجرای اصولی کرتین وال و انجام محاسبات مهندسی دقیق پیش از اجرا، این نوع نما استحکام بسیار خوبی دارد.

از نمای کرتین وال اغلب در ساختمان های تجاری، اداری استفاده میشود و استفاده از آن در ساختمان های مسکونی زیاد متداول نیست.

نحوه نصب و نمای آن‌ها با هم تفاوت دارد به این ترتیب که در نمای فریم لیس دیگر خبری از قاب دور شیشه ها نیست.

آیا به دنبال اجرای نمای کرتین‌وال برای ساختمانتان هستید؟

کافیست همین الان از ما مشاوره رایگان بگیرید!

این مطلب چقدر برای شما مفید بود؟

عرفانه سعادت
عرفانه سعادت
فارغ التحصیل رشته معماری، علاقه مند به طراحی و اجرای نما، عاشق موسیقی، شلیل و هنرهای تجسمی هستم.

بیشتر بخوانید، بیشتر بدانید!

وبلاگ نمادیزاین

7 پاسخ

  1. مقاله ی بسیار مفیدی درباره ی نمای کرتین وال بود؛ ممنونم از به اشتراک گذاری مطالب خوبتون

  2. سلام،با توجه به آلودگی هایی که در شهر تهران هستش زدن این نما به صرفه‌س یا باید تند تند تمیز بشن ؟ ?

    1. سلام امیرحسین عزیز!
      اکثر نماها در دراز مدت کثیف میشن و نیاز به شستشو دارن و کرتین وال هم مث بقیس ?

    1. سلام جناب بهزادی عزیز
      در نمای کرتین وال شبکه بندی نما خیلی مهمه و باید بر اساس ارتفاع این شبکه ها طراحی بشه!و همچنین بسته به ارتفاع نوع اجرا(فریم لس -فیس تپ) هم فرق میکنه?

  3. سلام وقتتون بخیر
    میشه راجب معایب نمای کرتین وال توضیح بدین؟

    1. سلام جناب وقتتون بخیر
      بله حتما، ببینید کرتین وال هم مثل همه‌ی متریال‌ها تعدادی معایب هم داره ولی با گذشت زمان این معایب به مرور کمتر شده.
      در حال حاضر معایبی که نمای کامپوزیت داره اینه که معمولا در برابر ضربه‌ مقاومت زیادی نداره، هزینه‌ی اجرای اون بالاست و برای اجرا حتما نیاز به یک تیم ماهرو مجرب داره در غیر این صورت اجرای نما با مشکل روبرو میشه.
      علاوه بر اینها مقاومتش در برابر باد و طوفان‌های بسیار شدید کمه.
      که البته این معایب در مقابل مزایای بیشمار این نما اهمیت کمتری پیدا می‌کنن.
      امیدوارم جواب سوالتون رو گرفته باشید🙏

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
