نمای کرتین وال فریم لس
نمای کرتین وال فریم لس که در این مقاله قصد بررسی آن را داریم، نوعی از نمای کرتین وال است و همانطور که از نام آن مشخص است فاقد هرگونه فریم و قاب است. به همین واسطه است که نمای کرتین وال فریم لس از محبوبیت بیشتری نسبت به کرتین وال فیس کپ برخوردار است؛ زیرا سطح نهایی نما یکپارچگی خاص خود را دارد.
اگر در حال مطالعه این مقاله هستید؛ احتمالا یا قصد اجرای نمای کرتین وال ر ساختمان خود را دارید و به دنبال بهترین روش‌اید یا در رابطه با سیستم‌های اجرای نمای کرتین وال در ساختمان کنجکاو هستید.
به هر دسته ای که تعلق داشته باشید، این مقاله به صورت کامل پاسخ سوال‌های شما در رابطه با سیستم کرتین وال فریم لس را خواهد داد. در ادامه همراه ما باشید تا به صورت کامل به این روش، تفاوت آن با کرتین وال فیس کپ (چه در هزینه چه در روش اجرا) و … بپردازیم.
اجرای نمای کرتین وال فریم لس نیازمند نیروی مهندسی متخصص و مجرب است، چرا که با خطای یک میلیمتری نیز ممکن است، مشکلات اجرایی زیادی برای مجریان اجرایی به وجود آید و یا در گذر زمان باعث بروز خسارت‌های مالی یا جانی برای ساکنین شود.
پرسش و پاسخ‌های متداول در مورد نمای کرتین وال فریم لس
عوامل موثر در قیمت فروش کرتین وال فریم لس عبارتند از:
- نوع شیشه (رنگی یا عادی)
- برند شیشه
- روش اجرا
- متراژ استفاده شده از نمای فریم لس
- نوع اتصال شیشه به سازه‌ی نگهدارنده
اجرای نمای کرتین وال فریم لس سبب یکدست و یکپارچه دیده شدن نمای ساختمان می شود، یکی از دلایل پیوستگی دید در این نوع نما به این خاطر است که فاصله‌ی بین پنل های شیشه‌ای خیلی کم (بین 2-1 سانتی متر) است و زیاد به چشم نمی‌آید.
انواع روش اجرا کرتین وال فریم لس را میتوان به دو دسته اصلی تقسیم بندی کرد.
- نمای کرتین وال فریم لس یو چنل (U-CHANNEL)
- نمای کرتین وال فریم لس استپ یونیت (STEP-UNIT)
از جمله ویژگی کرتین وال فریم لس میتوان به موارد زیر اشاره کرد.
- ایجادی سطحی یک دست در نما
- تنوع در رنگبندی شیشه
- استفاده بیشتر از نور طبیعی
- تنوع در رنگبندی فریم (قاب)
- وزن کم
- مقاومت بالا
- کاهش اتلاف انرژی
- امکان جابهجایی و تعویض راحت شیشهها
- عایق حرارتی
- عایق صوتی
- امکان ایجاد تهویه (بازشو)
- استحکام در برابر زلزله
- امکان انتقال کمترین بار مرده
- جلوگیری از نفوذ آب
نصب تخصصی نمای کرتین وال فریم لس خود را به ما بسپارید!
کرتین وال فریم لس از جمله مصالح منحصر به فرد در نمای ساختمان به حساب می‌آید، از این رو استفاده از این نوع متریال در نمای ساختمان می‌تواند ارزش مالی ساختمان شما را تا 30 درصد افزایش دهد.

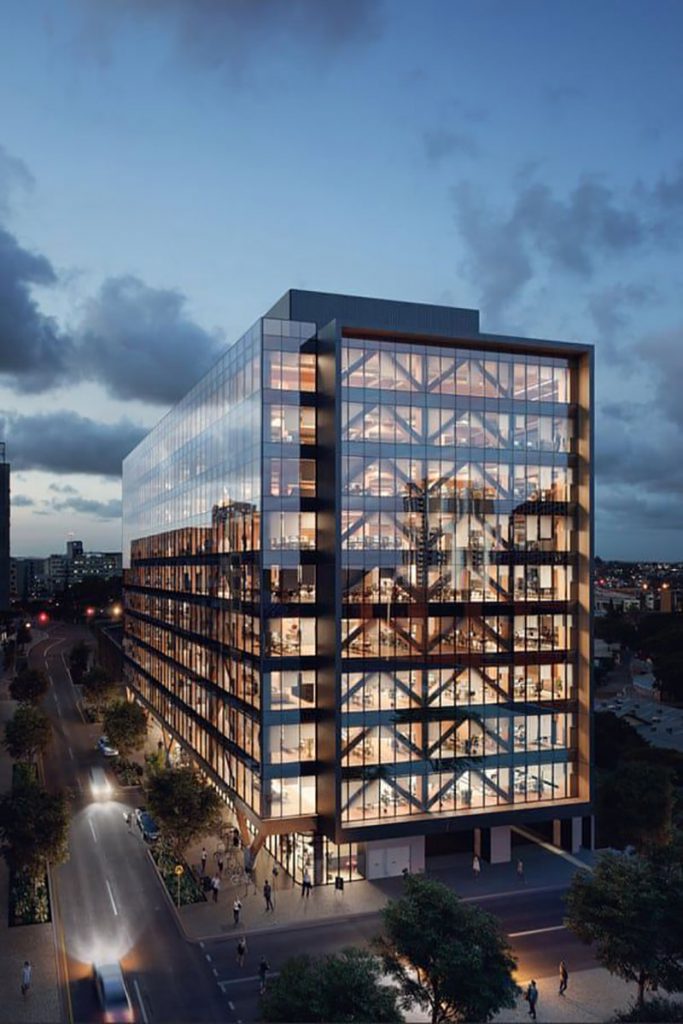

کرتین وال فریم لس
نمای کرتین وال فریم لس سبب یکدست و یکپارچه دیده شدن نمای ساختمان می شود، یکی از دلایل پیوستگی دید در این نوع نما به این خاطر است که فاصله‌ی بین پنل های شیشه‌ای خیلی کم (بین 2-1 سانتی متر) است و زیاد به چشم نمی‌آید.
از دیگر دلایل محبوبیت این نما، استفاده از نور طبیعی بهینه است، به دلیل استفاده از شیشه در این نما، نور طبیعی به صورت یکنواخت و با کمترین سایه به فضاهای داخلی ساختمان منتقل می شود. در واقع میتوان نمای کرتین وال فریم لس را به عنوان نمایی شبکه بندی شده از قاب‌های آلومینیومی دانست که فضای بین این قاب‌ها را شیشهها پر می‌کنند.
کاربرد نمای کرتین وال فریم لس
اگر به صورت کلی به این موضوع نگاه کنیم، محدودیتی برای استفاده از فریم لس از لحاظ کاربری وجود ندارد، اما عموما این کرتین وال استیک فریم لس در برج‌های اداری، تجاری یا مسکونی اجرا میشود.
در واقع نماهای شیشه‌ای بدلیل مزایای بسیار زیادی که دارند، مانند انتقال نور و زیبایی بسیار برای انواع کاربری‌ها مناسب هستند، خصوصا برای ساختمان‌هایی با کاربری‌های اداری که تامین نور، در آنها یکی از مهم‌ترین مسائل است.
آیا به دنبال بهینه‌ترین قیمت و بهترین کیفیت نمای کرتین وال فریم لس هستید؟ با ما تماس بگیرید.
مزایای نمای کرتین وال فریم لس
همانطور که تاکنون ذکر شد، اجرای نمای کرتین وال فریم لس از مزایای زیادی برخودار است، برای مثال؛ به دلیل اجرای مکانیکی در این نوع از نمای ساختمانی، سرعت اجرا در نصب نمای شیشه ای بسیار بالا است.
از دیگر مزایای استفاده از نمای کرتین وال فریم لس میتوان به موارد زیر اشاره کرد.
- ایجادی سطحی یک دست در نما
- تنوع در رنگبندی شیشه
- استفاده بیشتر از نور طبیعی
- تنوع در رنگبندی فریم (قاب)
- وزن کم
- مقاومت بالا
- کاهش اتلاف انرژی
- امکان جابهجایی و تعویض راحت شیشهها
- عایق حرارتی
- عایق صوتی
- امکان ایجاد تهویه (بازشو)
- استحکام در برابر زلزله
- امکان انتقال کمترین بار مرده
- جلوگیری از نفوذ آب
معایب کرتین وال فریم لس
همانطور که می‌دانید هر متریالی علاوه بر مزیت از معایبی نیز برخوردار است، از این رو در این بخش به بررسی برخی معایب استفاده از نمای کرتین وال فریم لس می‌پردازیم.
- به دلیل جذب گرمای بالای شیشه، در کشورهای با اقلیم گرم و خشک مناسب نیست.
- به دلیل استفاده‌ی زیاد شیشه و آلومینیوم جزء نماهای پر هزینه به حساب می‌آید.
- با اینکه شیشه‌ی استفاده شده در نماهای کرتین وال از مقاومت بالایی برخوردار است، ممکن است برای برخی کشورهای زلزله خیز مناسب نباشد.
- عدم سیرکولاسیون در نورهای وارده باعث خیرگی و آزار چشم کاربران میشود.
روش اجرا نمای کرتین وال فریم لس
قبل از طراحی نمای کرتین وال فریم لس باید زمین و وضع موجود سازه ی ساختمان توسط مهندس نقشه بردار برداشت شود، چرا که این نوع نما نیاز به محاسبات تخصصی مهندسی دارد و هر معماری توانایی اجرا کردن این نوع نما را ندارد.
دلایل اهمیت این محاسبات، به دست آوردن اطلاعاتی همچون کد‌های ارتفاعی لازم و ابعاد دهانه‌های سازه است، در این صورت طراح می تواند نقشه‌های شاپ و فاز 2 را به درستی طراحی کند.
بعد از طراحی نما، نقشه‌ها به تیم اجرایی ارجاع داده میشود و بعد از تهیه مصالح مورد نیاز در اجرای کرتین وال فریم لس، مراحل اجرایی آغاز میشود.
در ابتدا پلیت‌ها را در فواصل مشخص مطابق با طرح به تیر بتنی می‌کوبند و سپس دستک‌ها را به این پلیت‌ها جوش می‌دهند. (در صورتی که نوع سازه فلزی باشد نیازی به استفاده از پلیت نیست و می توان دستک‌ها را به صورت مستقیم به تیرهای فلزی جوش داد.) سپس قوطی‌های طولی را به دستک‌ها متصل کرده و براکت های گالوانیزه را بر روی آن جوش می دهند.
بعد از نصب براکت‌ها اولین مرحله نصب کرتین وال که در واقع نصب لامل‌ها است، آغاز می‌گردد. برای نصب لامل ها در ابتدا لامل‌های عمودی (مولیون) با پیچ و مهره برروی براکت‌ها متصل می‌شوند، پس از نصب لامل‌های عمودی (مولیون)، لامل‌های افقی (ترنزم) با استفاده از کانکتور (کشویی یا فیکس) به مولیون ها متصل خواهد شد.
حاصل اتصال لامل مولیون و ترنزم، تشکیل قابی است که صفحات شیشه‌ای را درون آن قرار می‌دهند، در واقع قاب‌ها نقش نگهدارنده شیشهها را به عهده دارند.
با این حال کلیه مراحل ذکر شده تا کنون در زیرسازی انواع نمای کرتین وال یکسان است، حال برای نهایی کردن این نوع از نمای ساختمانی باید از انواع کرتین وال فریم لس آگاه باشید.
انواع کرتین وال فریم لس را می توان به دو دسته اصلی تقسیم بندی کرد.
- نمای کرتین وال فریم لس یو چنل (U-CHANNEL)
- نمای کرتین وال فریم لس استپ یونیت (STEP-UNIT)
نمای کرتین وال فریم لس یو چنل
اجرای نمای کرتین وال یوچنل از هزینه کمتری نسبت به کرتین وال استپ یونیت برخوردار است. در ساختمان های بالای 20 طبقه مقاومت نما فریم لس یوچنل کاهش می‌یابد، همچنین توصیه شده ابعاد و اندازه مدول صفحات در این روش با ارتفاع کمتر در نظر گرفته شود.
در این سیستم اجرایی اسپیسر‌های شیشه به شکل یو U هستند تا به صورت پازلی توسط لقمه‌هایی مخصوص روی لامل‌ها جای گیرند. نحوه تولید شیشه‌های نمای کرتین وال فریم لس یوچنل بدین صورت است که به جای اسپیسر‌های معمولی که در شیشه‌های دوجداره عادی از آنها استفاده میشود ، از اسپیسر یوچنل ( به صورت گسسته و یا پیوسته ) بهره‌گیری شده و به جای چسب‌های پلی سولفاید ، از چسب‌های مخصوص سیلیکونی با قابلیت چسبندگی بالا و قدرت کشسانی مناسب جهت دوجداره سازی شیشهها استفاده می‌گردد.
لاستیک EPDM
لامل مولیون
دماغه لامل
پانل شیشه ای
اسپیسر U CHANNEL
چسب سیلکونی
کرتین وال فریم لس استپ یونیت
میتوان یکی از ایمن‌ترین نمای کرتین وال را به روش استپ یونیت اختصاص داد،از مهم‌ترین ویژگی‌های نمای کرتین وال استپ یونیت، استفاده از آن در نماهایی با ارتفاع زیاد است، چرا که قاب‌ها و پنل‌های شیشه‌ای در کارگاه توسط چسب‌های سیلیکونی مخصوص بهم متصل می‌شوند و به صورت آماده به محل پروژه انتقال پیدا می‌کنند.
نصب این نوع از سازه همانند نمای کرتین وال فریم لس یو چنل اجرا میشود، با این تفاوت که پنل‌ها به صورت پیش ساخته در کارگاه تولید می‌شوند و پانل های کرتین وال به صورت آماده به مکان پروژه منتقل می‌شوند، در ادامه برای نصب پنل‌ها به سازه اصلی از پیچ یا پرچ استفاده میشود.
لاستیک EPDM
لامل مولیون
لامل ترنزم
پانل شیشه ای
کاست
از جمله مزایای استفاده از نمای کرتین وال استپ یونیت میتوان به تعویض راحت آن اشاره کرد، به عبارتی در صورتی که مشکلی برای یکی از پانل‌های اجرایی پیش آید، می توان آن را به راحتی تعویض کرد..
همانطور که می‌دانید در نمای کرتین وال فیس کپ، از درپوش (فیس کپ) استفاده میشود تا فضای بین پنل‌های شیشه‌ای و روی پرشر پلیت را بپوشاند، در این روش پس از نصب لامل‌ها دیگر خبری از فیس کپ نیست و فاصله بین صفحات شیشه‌ای با نوار سیلیکونی پر میشود.
نصب تخصصی نمای کرتین وال خود را به ما بسپارید!
هزینه اجرای کرتین وال فریم لس
برآورد هزینه کرتین وال فریم لس به موارد متفاوت و بسیار زیادی بستگی دارد و نمی‌توان در سطح اینترنت هزینه خاصی را برای آن تعیین کرد. برای مثال هزینه کرتین وال فریم لس یو چنل کمتر از هزینه کرتین وال استپ یونیت است، زیرا کرتین وال استپ یونیت در کارخانه و به صورت پیش ساخته تولید میشود.
برای اینکه بتوان هزینه نمای فریم لس را بدست آورد، باید شرایط پروژه مانند متراژ نما و … را بررسی کرد و متناسب با آن هزینه کرتین وال فریم لس را مشخص کرد. در ادامه به بررسی برخی از عواملی که در هزینه کرتین وال فریم لس تاثیر می‌گذارند، می‌پردازیم.
- نوع شیشه (شفاف، رنگی، مات، طرحدار و …)
- چند جداره بودن شیشه (بهتر است از شیشه های تک جداره برای نمای ساختمان استفاده نشود، چرا که مقاومت این نوع از شیشه ها به نسبت کمتر است.)
- ارتفاع ساختمان
- جنس شیشه (سکوریت، لمینیت، سکوریت لمینیت)
- روش اجرا
- متراژ استفاده شده از نمای فریم لس
- برند شیشه
- جنس یراق و پروفیل
- شرایط اقلیمی
- وضع موجود سازه ی ساختمان
ما در نمادیزاین پس از مشاوره و بررسی پروژه شما، دو پیش فاکتور از هزینه اجرای نمای کرتین وال فریم لس با استفاده از مصالح در دو کیفیت به شما ارائه خواهند تا بتوانید متناسب با بودجه خود یکی از آنها را انتخاب کنید و اقدام به اجرای نمای کرتین وال فریم لس کنید.
نصب تخصصی نمای کرتین وال خود را به ما بسپارید!
جمع‌بندی
از اینکه تا انتهای این مقاله همراه ما بودید از شما سپاسگداریم. در این مقاله نمای کرتین وال فریم لس و انواع آن را بررسی کردیم. همانطور که متوجه شدید نمای کرتین وال فریم لس مزایای بسیار زیادی دارد و به دلیل اینکه سطح نهایی کار یکدست تر است، طرفداران بسیار زیادی دارد. در صورتی که پس از مطالعه این مقاله سوالی دارید که پاسخ آن را دریافت نکرده اید، آن را برای ما در قسمت دیدگاه‌های همین مقاله به اشتراک بگذارید تا در مدت زمان کوتاهی پاسخ خود را دریافت کنید. همچنین می‌توانید برای دریافت مشاوره رایگان از طریق راه‌های ارتباطی یا پرکردن فرم مشاوره ابتدای صفحه با ما در ارتباط باشید .
