نمای کرتین وال استیک
نمای کرتین وال استیک و یونیتایز

نمای کرتین وال یونیتایز و سیستم استیک

اگر شما به عنوان یک فرد فعال در صنعت ساختمان چیزی از سیستم‌های کرتین وال یونیتایز و همینطور کرتین وال استیک ندانید باعث شگفتی است چرا که این نوع نما در سال‌های اخیر بسیار متداول بوده است.
ارزانترین و ساده‌ترین نوع نمای شیشه‌ای، نمای سیستم استیک است که تمامی مراحل نصب و اجرای آن اعم از نصب ترنسم و مولیون‌ها (لامل ها) و همینطور نصب پانل‌های شیشه در کارگاه ساختمانی انجام می‌شود در صورتی که این رویه در سیستم یونیتایز کاملا متفاوت است و از پانل‌های پیش ساخته استفاده می‌شود.
سیستم استیک نقطه مقابل سیستم یونیتایز است و این دو روش از اجرای نمای کرتین وال نسبت به هم مزایایی دارند که از میان آن‌ها میتوان به قیمت و سرعت در اجرا اشاره کرد، همچنین هر یک از سیستم‌های اجرایی نمای کرتین وال برای کاربری‌های مشخصی هستند، که دانستن آن در طراحی ساختمان کمک شایانی می‌کند؛ شما در این صفحه شرح کامل هر دو سیستم اجرایی و تمامی اصطلاحات حوزه اجرای کرتین وال یونیتایز و استیک را به همراه تصاویر جزئیات خواهید یافت.
از طرفی متداول ترین سیستم کرتین وال، استیک است اما کیفیت نهایی کرتین وال سیستم یونیتایز نیز بسیار قابل توجه است؛ در ادامه با هم مزایا، معایب و هزینه‌های اجرای سیستم استیک و یونیتایز را بیشتر بررسی می‌کنیم و پاسخ به سوال “اجرا با سیستم استیک بهتر است یا یونیتایز ” را  می‌یابیم.

راستی ما یک مقاله‌ی جامع درباره‌ی تفاوت کرتین وال یو چنل و استپ یونیت داریم که ممکن است برایتان جالب باشد.

فهرست مطالبی که می‌خوانید:
برای اجرای نمای کرتین وال به روش استیک یا یونیتایز در ساختمان خود با ما تماس بگیرید.

نصب تخصصی نماهای کرتین وال خود را به ما بسپارید!

اجرای نمای کرتین وال با سیستم استیک

یکی از پرکاربردترین روش‌های اجرای نماهای کرتین وال، سیستم استیک است، در این روش تمام مراحل اجرایی در کارگاه پروژه ساخته می‌شوند.
در واقع سیستم استیک به سیستم زیرسازی نماهای کرتین وال گفته می‌شود، حال به بررسی کامل این سیستم می‌پردازیم.
ابتدا از نوع سازه‌های اصلی ساختمان شروع می‌کنیم سازه‌ی ساختمان دو نوع دارد.

  • سازه فلزی
  • سازه بتنی

حال اگر سازه بتنی باشد، ابتدا پلیت‌ها به سازه‌ی بتنی کوبانده می‌شوند، سپس روی پلیت‌ها را دستک جوش می‌دهند، در صورتی که سازه فلزی باشد دیگر نیازی به کوباندن پلیت نیست و می‌توان دستک‌ها را به طور مستقیم بر روی جایگاه‌های مشخص شده در روی تیرهای فلزی جوش داد.
در ادامه قوطی‌ها را به دستک‌ها متصل می‌کنند، عموما قوطی‌ها از جنس آهن و فولاد هستند و در ابعاد مختلفی مانند ۴۰*۴۰-۶۰*۴۰ موجود هستند، بر روی این قوطی‌ها براکت‌های آلومینیومی یا گالوانیزه را جوش می‌دهند.
از این قسمت به بعد اولین مرحله‌ی نصب لامل‌ها صورت می‌گیرد.

نمای کرتین وال

اگر میخواهید از قیمت انواع نمای کرتین وال آشنا شوید میتوانید صفحه فروش کرتین وال را بخوانید.

ابتدا لامل‌های عمودی (پروفیل‌های آلومینیومی) توسط پیچ و مهره به براکت‌ها متصل می‌شوند، بعد از این مرحله ابتدا بر روی مولیون‌ها (لامل‌های عمودی) لقمه‌ها گذاشته می‌شوند و بر روی آن‌ها ترنسم‌ها (لامل‌های افقی) نصب می‌شود.
رایج‌ترین نحوه اجرای کرتین وال روش استیک است که در آن لامل‌های آلومینیومی (پروفیل‌های آلومینیومی) به کارگاه انتقال پیدا کرده و طبق نقشه و براساس ابعاد و اندازه‌ها بریده می‌شوند و مطابق توضیحات ارائه شده به زیر سازی اتصال می‌یابند.
از اتصال ترنسم‌ها و مولیون‌ها قاب‌هایی ایجاد می‌شود که وظیفه‌ی نگهداری شیشه‌ها را به عهده دارند، همچنین برای جلوگیری از برخورد لامل‌ها با شیشه‌ها از لاستیک‌هایی استفاده می‌شود، که بیشتر نقش درزگیر و ضربه گیر را دارند.
حال بستگی به نوع کرتین وال بقیه مراحل اجرایی صورت می‌گیرد، برای مثال در سیستم کرتین وال فیس کپ، ابتدا بر روی دماغه لامل پرشر پلیت را پیچ می‌کنند، سپس بر روی آن از فیس کپ (درپوش) استفاده می‌کنند.

نحوه ی اجرای سیستم یونیتایز

اجرای نمای کرتین وال یونیتایز

از بروزترین روش‌های اجرایی در نماهای کرتین وال می‌توان به روش یونیتایز اشاره کرد، در این روش دقیقا برعکس روش استیک کلیه خدمات اجرایی در کارخانه انجام می‌گیرید و تنها برای نصب به محل پروژه فرستاده می‌شود.
در سیستم یونیتایز می‌توان پروفیل کرتین وال آلومینیوم را ترمال بریک کرد، که در این صورت این سیستم‌ها از نظر عایق حرارتی بهتر از کلیه ی نماهای کرتین وال به حساب می‌آیند.
این روش به دلیل ساخت در کارخانه‌ها از سرعت نصب بالایی برخوردار است، همچنین از مقاومت بالایی نسبت به دیگر نماهای کرتین وال برخوردار است، چرا که تمام مراحل اتصال لامل‌ها یه هم و به شیشه در کارخانه صورت می‌گیرد، مراحلی از قبیل:

  • برش‌های لامل‌ها
  • سوراخ‌های تعبیه شده بر روی پروفیل‌های آلومینیومی
  • لقمه گذاری
  • لاستیک کشی EPDM
  • عایق‌بندی
  • چسب کاری
  • اتصال لامل‌ها
  • نصب شیشه

همچنین در زمان‌هایی که از چند سیستم اجرایی در نمای ساختمان استفاده شده باشد،  در صورتی سیستم یونیتایز به سیستمی دیگر از نماهای کرتین وال متصل شده باشد نیازی به بست‌های انتهایی نیست.

برای اطلاعات بیشتر در مورد نمای کرتین وال استیک و کرتین وال یونیتایز با ما در تماس باشید.

آیا به دنبال ارزان ترین قیمت و بهترین کیفیت نمای کرتین وال استیک و کرتین وال یونیتایز هستید؟ با ما تماس بگیرید.

اجرا با سیستم استیک بهتر است یا یونیتایز؟

تا اینجا با هر یک از سیستم‌های استیک و یونیتایز آشنا شدیم، حال به بررسی تفاوت‌های آن‌ها می‌پردازیم.

  • در سیستم استیک تمام مراحل نصب در کارگاه محل پروژه انجام می‌شود ولی در سیستم یونیتایز کلیه مراحل اجرایی در کارخانه صورت می‌گیرد.
  • هزینه‌ی سیستم یونیتایز بالاتر از سیستم استیک است.
  • مقاومت سازه‌ای سیستم یونیتایز از سیستم استیک بالاتر است.
  • سرعت اجرای سیستم یونیتایز بالاتر از سیستم‌های استیک است.
  • از سیستم یونیتایز می‌توان در ساختمان‌های مرتفع‌تری استفاده کرد، در صورتی که در سیستم استیک این مقاومت برای ساختمان‌های مرتفع کمتر است.
  • احتمال خطا در سیستم‌های یونیتایز کمتر از سیستم‌های استیک است.
  • سیستم یونیتایز از عایق بندی بهتری نسبت به سیستم استیک برخوردار است.
  • احتمال خطا در سیستم‌های یونیتایز به مراتب کمتر از سیستم‌های استیک است.
تفاوت سیستم استیک و یونیتایز

از پرطرفدارترین نماهای شیشه ای در بین کارفرمایان و طراحان می‌توان به نمای کرتین وال اشاره کرد، چرا که علاوه بر سرعت اجرایی بالا، مقاومت و استحکام زیادی نیز دارند، همچنین این نوع از نماهای شیشه‌ای احتیاج به محاسبات مهندسی دارند و اجرای آن فقط توسط تیم‌های خبره انجام می‌گیرد.

نمادیزاین
قیمت کرتین وال استیک و یونیتایز

هزینه اجرای کرتین وال استیک و یونیتایز

هزینه‌ی اجرای کرتین وال استیک بدون شیشه و با ملزومات تقریبا ۲٫۳۰۰ میلیون تومان به ازای هر متر‌مربع است، این در حالی است که هزینه‌ی اجرای کرتین وال یونیتایز بدلیل پیش ساخته بودن آن بسیار گران‌تر است، حال به عوامل تاثیرگذار در قیمت این دو نوع از نماهای کرتین وال می‌پردازیم.

  • نوع شیشه (مات، شفاف و رنگی)
  • نوع اتصالات
  • جنس شیشه
  • چند جداره بودن شیشه
  • جنس اتصالات نگهدارنده

لامل چیست؟

لامل‌ها به همان پروفیل‌های استفاده شده در نماهای کراتین وال گفته می‌شود که عمدتا از جنس آلومینیوم هستند ولی در بعضی از اوقات می‌توانیم برای کاهش و بهینه‌سازی هزینه‌ها و از طریق روش‌های اجرایی خاصی از فولاد و آهن بجای آلومینیوم استفاده کنیم.
لامل‌ها (پروفیل‌های آلومینیومی) در کشورمان توسط تولیدکنندگان مختلفی و با کیفیت‌های متفاوت به بازار عرضه می‌شوند، تنوع سطح مقطع لامل‌ها بسیار زیاد است، چرا که هر کدام از انواع این لامل‌ها ممان اینرسی متفاوتی دارند و جدای از شکل سطح مقطع در ابعاد متفاوتی نیز تولید می‌شوند.
از رایج‌ترین انواع لامل‌ها که از مقاومت و استحکام بالایی برخوردار است و در بیشتر پروژه‌ها مورد استفاده قرار می‌گیرد، می‌توان به لامل‌هایی با بیلت ۶۰۶۰ یا ۶۳۶۰ نام برد.
همچنین یکی دیگر از دلایل استفاده از لامل‌های فولادی یا آهنی مقاوم کردن نما در طبقات بالاتر است، که به این نوع کرتین وال، کرتین وال تقویت شده با فولاد( رینفرس یا اینزرت) می‌گویند.

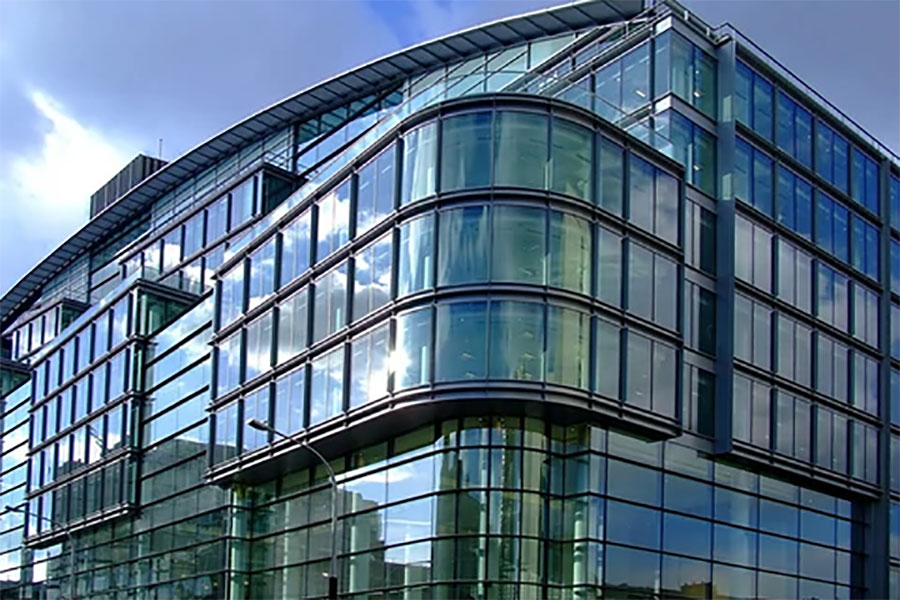

frameless curtain wall

راستی ما یک مقاله‌ی جامع درباره‌ی کرتین وال فریم لس داریم که ممکن است برایتان جالب باشد.

کرتین وال یونیتایز

اهمیت پروفیل‌های آلومینیومی (لامل) در چیست؟

لامل‌ها در سازه‌های نماهای کرتین وال نقش نگهدارنده و تحمل کننده‌ی بار پنل‌های شیشه‌ای را دارند، از این رو انتخاب لامل با سطح مقطع و ضخامت مناسب اهمیت زیادی دارد.
کیفیت و نوع لامل‌های استفاده شده در نما می‌تواند تاثیر بسزایی در استقامت و استحکام نماهای شیشه‌ای داشته باشد؛ در صورتی که از لامل‌های نامناسب چه از لحاظ جنس و چه از لحاظ ابعاد استفاده کنیم ممکن است این پروفیل‌های آلومینیومی در تحمل وزن شیشه‌ها ضعیف عمل کنند و خم شوند، که این مسئله شکسته شدن شیشه‌ها و سقوط آن‌ها را در پی خواهد داشت.

جمع‌بندی

در این مقاله بیشتر با دو روش رایج اجرایی در نماهای کرتین وال (سیستم استیک و سیستم یونیتایز) آشنا شدیم، حال خلاصه‌ای از مطالب گفته شده در بالا را برای شما ذکر می‌کنیم.

  • از متداول‌ترین روش‌های اجرای نمای کرتین وال، می‌توان به روش استیک اشاره کرد.
  • اگر سرعت اجرای کار برای شما مهم است، بهترین گزینه برای اجرای نمای شیشه‌ای خود سیستم یونیتایز است.
  • یکی از تفاوت‌های عمده در سیستم‌های استیک و یونیتایز، می‌توان به مراحل اجرای آن پرداخت.
  • لامل‌ها به پروفیل‌های آلومینیومی گفته می‌شود که نقش سیستم نگهدارنده و تحمل کننده‌ی بار شیشه‌ها را به عهده دارند.
  • کیفیت در لامل‌های آلومینیومی از مسائل خیلی مهم در سازه‌های کرتین وال است.

ممنون که تا پایان این مقاله همراه بودید، شما می‌توانید سوال‌ها و نظرات خود را در دیدگاه‌ها با ما به اشتراک بگذارید.

پرسش و پاسخ‌های متداول در مورد کرتین وال استیک و کرتین وال یونیتایز

قیمت سیستم استیک به عوامل زیادی بستگی دارد، که از مهمترین آن‌ها می‌توان به موارد زیر اشاره کرد:

  • نوع لامل
  • ابعاد شیشه
  • برند لامل
  • برند شیشه
  • ابعاد پروفیل‌های آلومینیومی
  • نوع شیشه
  • نوع سازه‌ی اصلی ساختمان



در این رابطه می‌توان ارزانترین روش اجرایی در نماهای کرتین وال را روش استیک نامید.

هر یک مزایای خودشان را دارند، برای مثال اگر سرعت اجرایی برای شما مهم باشد، می‌توان از سیستم یونیتایز استفاده کنید، ولی در صورتی که هزینه برای شما مهم باشد می‌توانید از سیستم استیک استفاده کنید.

از آنجایی که پنل‌های سیستم یونیتایز به صورت پیش ساخته و در کارخانه تولید می‌شود، سرعت اجرایی سیستم یونیتایز بیشتر است.
