چرا تهیه نقشه شاپ نما (Facade shop drawing) هنگام اجرای نمای ساختمان از اهمیت زیادی برخوردار است؟

از نقشه‌های شاپ نما به عنوان استخوان بندی ساخت هر نمایی نیز نام برده می‌شود. پس از طراحی نمای ساختمان، زمانی که نوبت به اجرای نما ساختمان توسط یک شرکت مجری نما برسد، در ابتدا بر اساس نقشه‌های ازبیلت (As built) تهیه نقشه‌های شاپ صورت می‌گیرد که در آن تمامی دیتیل‌ها از جزئیات جوش تا جزئیات قطعات ترسیم می‌شود. در این مقاله قصد داریم به بررسی تهیه نقشه شاپ در اجرای نما بپردازیم و آن را از زوایای مختلف بررسی کنیم.

نقشه شاپ نما
فهرست مطالبی که می‌خوانید:
اگر وقت خواندن این مقاله را ندارید، برای مشاوره با ما تماس بگیرید.

ارائه پیش فاکتور در کمترین زمان

نقشه‌های شاپ آخرین نقشه های طراحی شده هستند و نما کاملا بر اساس آن‌ها ساخته می‌شود. بنابراین تهیه شاپ نما باید توسط افراد متخصص انجام گیرد تا امکان بروز هر گونه مشکلی را کاهش دهد.

نمادیزاین

نقشه شاپ نما

به عنوان یک کارفرما ممکن است در تهیه نقشه شاپ نما تردید داشته باشید و به این فکر کنید که؛ استفاده از شاپ نما برای شما گران تمام می‌شود، پروژه شما بسیار کوچک است و استفاده از نقشه شاپ به صورت کلی برای شما مناسب نیست. اما باید بگوییم:

سفارش طراحی نما و اخذ تاییدیه از شهرداری تنها یک بخش کوچکی از فرآیند ساخت یک نما هستند. زمانی‌که بحث اجرای نما مطرح می‌شود؛ نقشه‌های شاپ ستون فقرات آن به احتساب می‌آیند و با ارائه جزئیات کامل قطعات، اندازه ها و اتصالات کمک به ساخت نمایی بی‌نقص و مهندسی می‌کنند.

برای اینکه اجرای نما به بهترین نحو خود صورت گیرد، خصوصا نماهای خشک مانند کرتین وال و سمنت برد که رعایت محاسبات مهندسی در آن مهم‌ترین موضوع است؛ نقشه شاپ نما باید توسط شاپیست هایی با تخصص بالا صورت بگیرد.مهندسین نمادیزاین با بیش از ده سال سابقه در طراحی و اجرای نما، نقشه‌های فاز 3 نما (شاپ نما) به صورت دقیق تهیه می‌کنند که کوچکترین جزئیات در اجرای نما را پوشش می‌دهد.

از آن‌جایی که هزینه تهیه برخی از متریال‌ها بسیار زیاد است، هر چقدر که متراژ یک متریال کمتر باشد، برای کارفرما به‌صرفه‌تر است. تهیه نقشه‌های شاپ به صورت دقیق تا میزان قابل توجهی باعث کاهش قیمت اجرای نمای ساختمان و صرفه جویی در بودجه کارفرما می‌شود.

در نقشه شاپ نما چه مواردی طراحی می‌شود؟

هر ضلع از ساختمان، به نمایی احتیاج دارد که سبب بهبود ساختار کلی ساختمان شود و برای کارفرما نیز از لحاظ اقتصادی به‌صرفه باشد. نقشه‌های شاپ نما، نقشه‌های اصلی اجرایی هستند و حاوی دقیق ترین جزئیات هر قسمت به صورت تفکیک شده هستند؛ از مواردی که در نقشه شاپ نما وجود دارد می‌توان به موارد زیر اشاره کرد:

  • اندازه دقیق قطعات (حتی اندازه بخش‌های قطعات برش خورده)
  • جزئیات جوشکاری‌ها
  • جزئیات کامل قطعات
  • جزئیات پنجره
  • جزئیات در
  • جزئیات تمامی اتصالات
  • مشخصات کامل متریال
  • دور ریز و پرت قطعات
  • موقعیت دقیق قرارگیری قطعات
  • مدلسازی قطعات به صورت دقیق منطبق با شرایط پروژه

تهیه متریال، برشکاری قطعات و جوشکاری قطعات مورد نیاز بر اساس نقشه‌های شاپ صورت می‌گیرد.

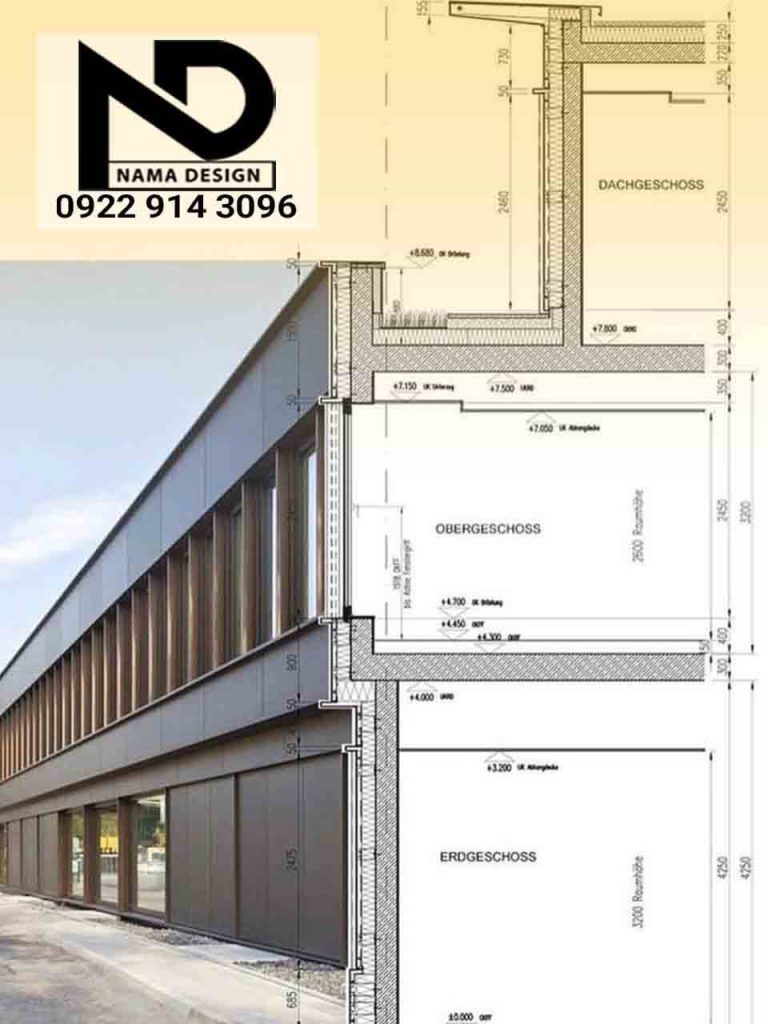

تهیه شاپ نما

تهیه شاپ نما

در ادامه مبحث نقشه شاپ نما این موضوع اهمیت پیدا می‎‌کند که چه کسی وظیفه تهیه نقشه‌های شاپ را برعهده دارد و این نقشه ها چگونه تهیه می‌شوند؟ نقشه شاپ راهنمایی است که فرآیند ساخت نما را ساده می‌کند و به پیمانکار در درک بهتر طراحی سازه کمک می‌کند.

تهیه نقشه شاپ نما

چه کسی نقشه شاپ نما را تهیه می‌کند؟

تهیه نقشه شاپ به صورت کلی بر عهده پیمانکار یا شرکت مجری نمای ساختمان است. این طراحی یا توسط افرادی از تیم آن‌ها صورت می‌گیرد یا به افراد مستقل سپرده می‌شود.

اما نکته مورد اهمیت این است که تهیه این نقشه ها باید توسط تیم حرفه ای و با سابقه صورت بگیرد؛ زیرا نقشه‌های شاپ آخرین نقشه های طراحی شده هستند و اجرای نما کاملا بر اساس آن‌ها انجام می‌گیرد. بنابراین کوچکترین خطا توسط شاپیست هنگام تهیه شاپ نما، باعث می‌شود تا اجرای نما با مشکلات بسیاری مواجه شود و ضرر مالی زیادی به وجود آید.

فرایند تهیه نقشه شاپ نما چگونه است؟

از آن‌جایی که ممکن است ابعاد و اندازه بنای ساخته شده، تفاوت‌هایی با نقشه‌های فاز یک و فاز دو نما داشته باشد طراحی شاپ نما توسط شاپیست پس از ساخت بنا صورت می‌گیرد.

در واقع با اعزام نقشه بردارها به محل پروژه و تهیه نقشه‌های ازبیلت، ابعاد دقیق و ویژگی‌های سازه در اختیار شاپیست قرار می‌گیرد و بر اساس آن نقشه شاپ نما تهیه می‌شود. در طول طراحی برای رفع ابهام طراح سازه و شاپیست با یکدیگر در ارتباط خواهند بود.

تهیه نقشه شاپ نما به صورت تخصصی در کوتاه‌ترین زمان

برای اطلاع از نحوه کار ما در نما دیزاین تماس بگیرید.

پرسش و پاسخ‌های متداول شاپ نما

نقشه شاپ نما، دربرگیرنده کامل و دقیق‌ترین دیتیل های اجرایی مانند اتصالات و ابعاد و اندازه ها برای ساخت نما است.

بله، نقشه های شاپ با اندازه‌گیری و محاسبات دقیق کمک می‌کند تا پرتی و هدر رفت مصالح کاهش یابد و به همان نسبت در هزینه نیز صرفه جویی داشته باشیم.

  • اندازه دقیق قطعات (حتی اندازه بخش‌های قطعات برش خورده)
  • جزئیات جوشکاری‌ها
  • جزئیات کامل قطعات
  • جزئیات پنجره
  • جزئیات در
  • جزئیات تمامی اتصالات
  • مشخصات کامل متریال
  • دور ریز و پرت قطعات
  • موقعیت دقیق قرارگیری قطعات
  • مدلسازی قطعات به صورت دقیق منطبق با شرایط پروژه

وظیفه تهیه شاپ نما بر عهده پیمانکار و تیم اجرایی نما است.

جمع‌بندی

ممنون که تا انتهای مقاله شاپ نما همراه ما بودید، در این مقاله به بررسی نقشه شاپ نما و اهمیت آن پرداخته ایم. شما می‌توانید سوالات خود در در رابطه با شاپ نما در قسمت دیدگاه‌های همین مقاله مطرح کنید تا توسط متخصصان نمادیزاین به ‌آن‌ها پاسخ داده شود. همچنین از طریق شماره‌ تماس‌های ذکر شده می‌توانید با کارشناسان ما مشاوره رایگان داشته باشید تا را در رابطه با نقشه شاپ نما شما را راهنمایی کنند.
